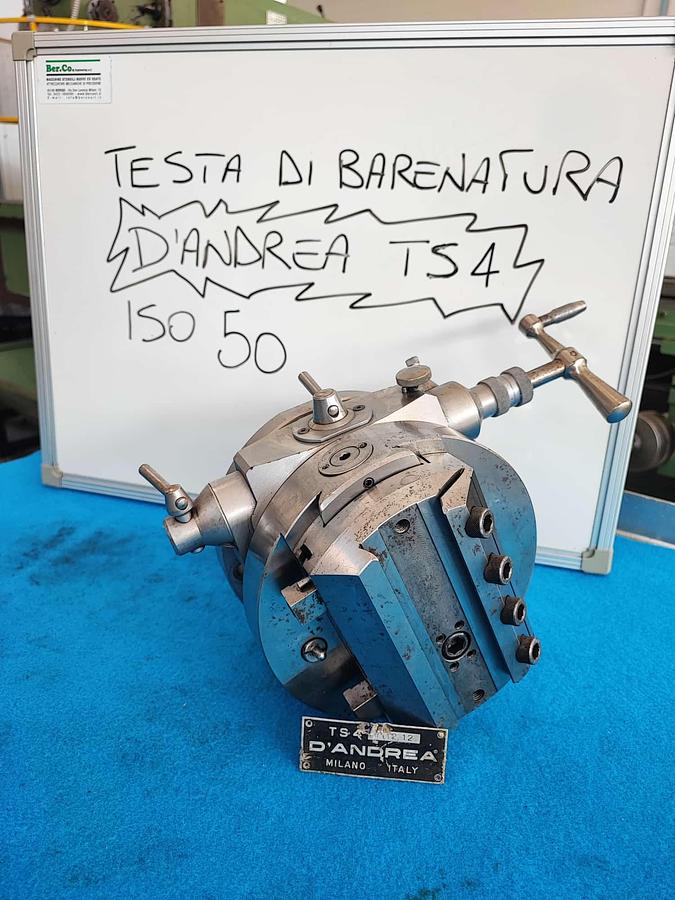

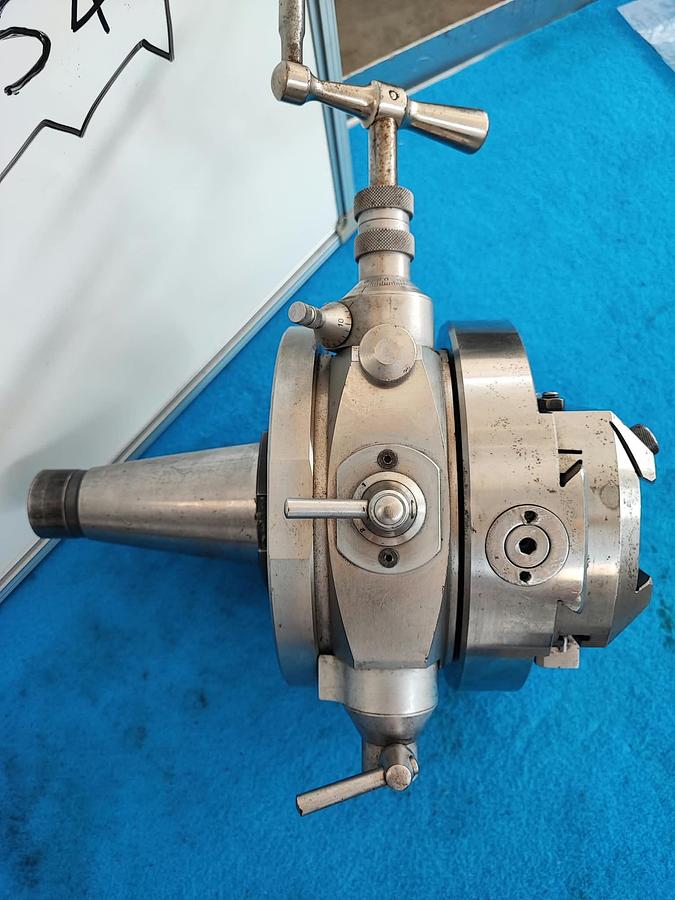

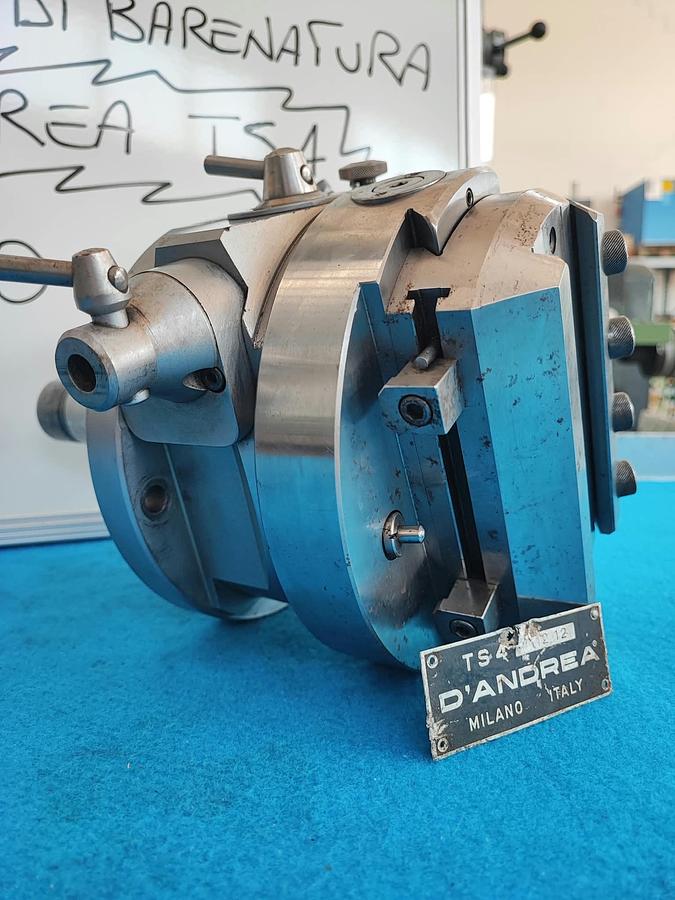

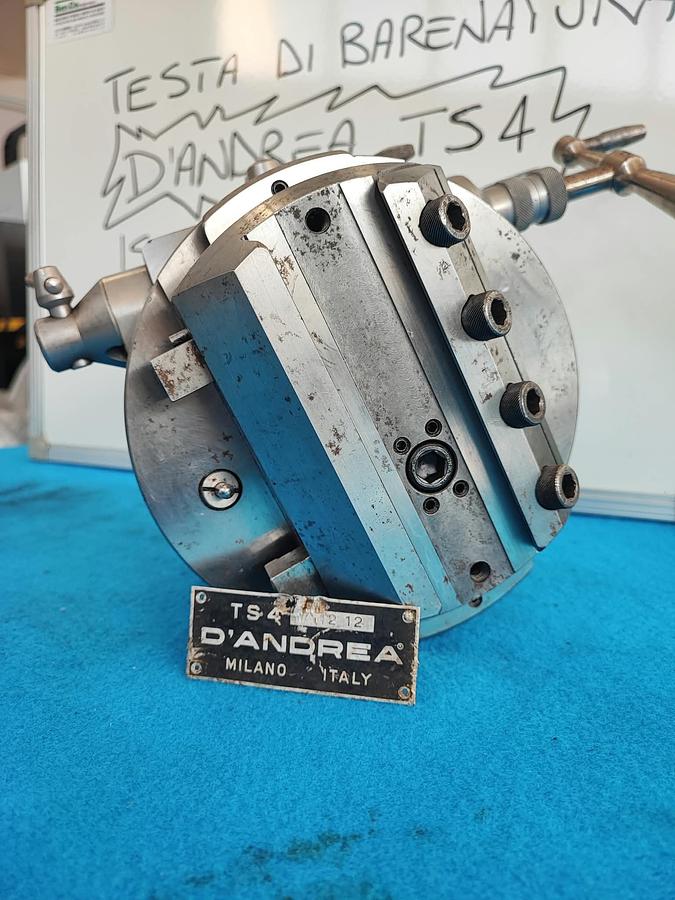

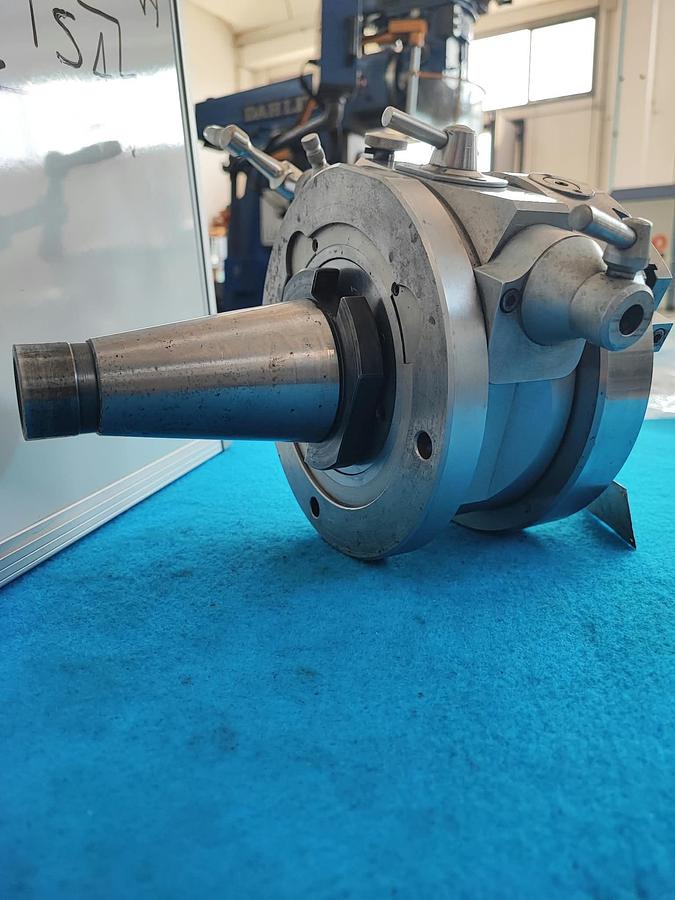

Testina di barenatura e sfacciatura D'ANDREA TS 4 / ISO 50

La testina D'Andrea TS 4 è una classica testa di barenatura e sfacciatura prodotta progettata con avanzamento manuale e automatico per macchine utensili come alesatrici e fresatrici.

Funziona sfruttando lo spostamento radiale del carro portautensili. Può essere utilizzata sia per lavorazioni manuali sia per lavorazioni automatiche.

Funzioni Principali e Regolazioni

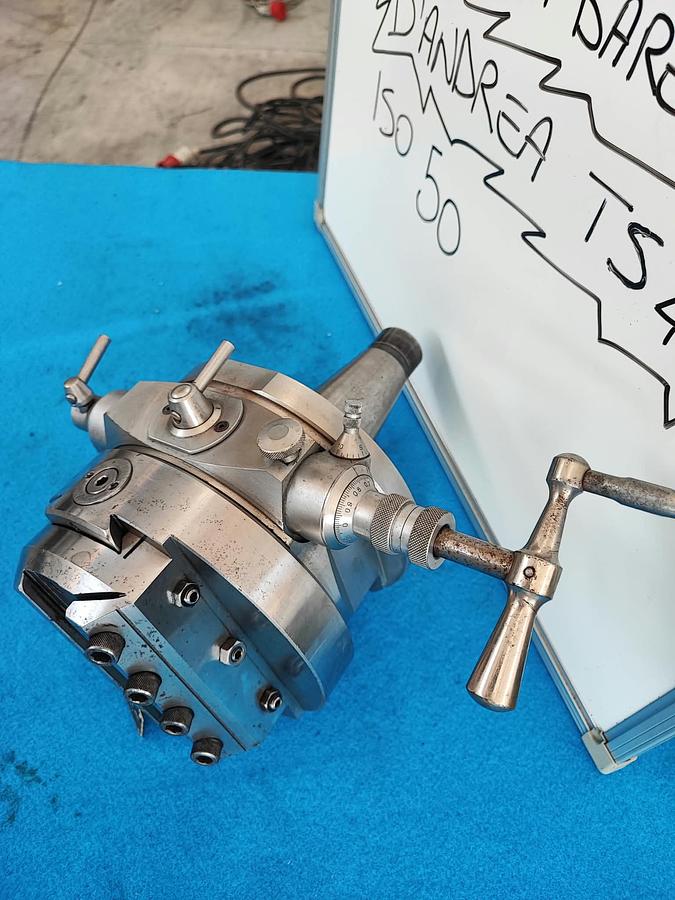

• Avanzamento Manuale (Sensibilità): Muovendo il volantino manuale (con macchina ferma o in rotazione se dotata di anello frizionato), puoi regolare lo spostamento micrometrico del carro per azzerare l'utensile o impostare la passata di barenatura. Ogni tacca sul nonio corrisponde a una misura precisa di spostamento radiale (solitamente 0,02 mm sul diametro).
• Avanzamento Automatico (Sfacciatura): Utilizzato per spianare facce perpendicolari all'asse di rotazione.Seleziona la velocità di avanzamento desiderata tramite il selettore (marcia lenta da 0,05 mm/giro o marcia rapida da 0,15 mm/giro).
• Innesta l'avanzamento automatico per far muovere il carro radialmente mentre la testina ruota.
• Ritorno Rapido: Al termine di una passata di sfacciatura automatica, disinnesta l'avanzamento e utilizza il comando di ritorno rapido per riportare l'utensile alla posizione iniziale senza dover girare a lungo il volantino manualmente.
• Inversione di Marcia: Modificando la selezione meccanica sulla testina, puoi invertire la direzione di avanzamento del carro (dal centro verso l'esterno o viceversa).
