Descrizione

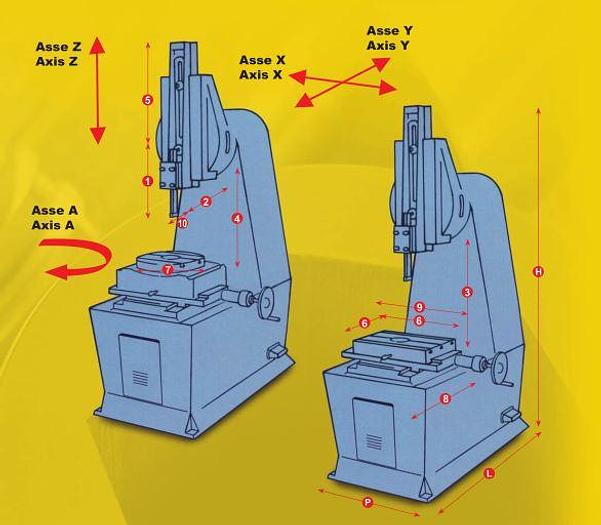

Stozzatrice automatica verticale

"CAMS mod.300M 1AC 2AC 1ACT/2ACT 2ACTM 3AC 4AC"


Gamma modelli:

1AC: asse longitudinale Y a CN + asse trasversale X manuale.

1ACT: asse longitudinale Y a CN + asse tavola girevole A manuale.

2AC: asse longitudinale Y a CN + asse trasversale X a CN.

2ACT: asse longitudinale Y a CN + asse tavola girevole A a CN.

2ACTM: asse longitudinale Y a CN + asse trasversale X a CN + asse tavola girevole A manuale.

3AC: asse longitudinale Y a CN + asse trasversale X a CN + asse tavola girevole A a CN.

4AC: asse longitudinale Y a CN + asse trasversale X a CN + asse tavola girevole A a CN +asse Z moto di taglio slittone a CN


Principali caratteristiche tecniche:

-Avanzamento e stacco longitudinali programmabili e reversibili, ottenuti mediante movimento alternativo della tavola.

-Alla profondità di cava preimpostata, esecuzione di alcuni colpi di finitura, fermata dello slittone tutto in alto e ritorno rapido della tavola portapezzo al punto di inizio lavoro.

-Tavola portapezzo con foro centrale passante. Testa inclinabile di 20° su entrambi i sensi.

-Velocità di taglio variabile in continuo tramite inverter e relativo potenziometro posto sulla pulsantiera.

-Macchina completa di elettropompa per impianto di refrigerazione utensile e pompa a depressione per la lubrificazione dello slittone e del carro.

-In dotazione chiavi di servizio e libretto d’istruzioni.

-Macchina costruita secondo le vigenti norme CE.

Specifiche

ProduttoreCAMS
Modello300 M
CondizioneNuovo
Corsa dell’utensile regolabile da zero a400 mm
Distanza tra colonna e portautensili500 mm
Luce tra tavola a croce e testa (1AC/2AC)720 mm
Luce tra tavola girevole e testa (1ACT/2ACT/2ACTM/3AC/4AC)640 mm
Spostamento verticale dello slittone650 mm
Dimensioni della tavola portapezzo (1AC/2AC)400x650 mm
Tavola girevole (1ACT/2ACT/2ACTM/3AC/4AC)ø 450 mm
Corsa longitudinale tavola (1AC) (2AC) (1ACT/2ACT) (2ACTM/3AC/4AC)340 - 340 - 340 - 340 mm
Corsa trasversale (1AC) (2AC) (1ACT/2ACT) (2ACTM/3AC/4AC)370 - 350 - 340 - 340 mm
Distanza centro foro centrale e piano appoggio utensile con Asse Y in posizione di zero (1AC/2AC) (1ACT/2ACT/ACTM/3AC/4AC)190 - 190 mm
Foro passante in centro tavola (1AC/2AC) (1ACT/2ACT/ACTM/3AC/4AC)120 - 135 mm
Numero battute variabili tramite inverter da.. (1AC/2AC/1ACT/2ACT/ACTM/3AC) (4AC)16 a/to 64 - 0 a/to 80 n/min
Potenza motore (6 poli) autofrenante (1AC/2AC/1ACT/2ACT/ACTM/3AC)4 kW
Potenza motore Brushless (4AC)8 kW
Massimo ingombro LxPxH (1AC/1ACT/2ACT)1700x1400x3050 mm
Massimo ingombro (2AC/2ACTM/3AC/4AC)1700x1750x3050 mm
Peso (1AC/1ACT) (2AC) (2ACT/2ACTM) (3AC/4AC)2450 - 2500 - 2500 - 2600 Kg
