GOODWAY GS-2000YS

Tornio CNC a 6 assi con guide piane

"GOODWAY mod. GS-2000YS"

con contromandrino, utensili motorizzati, asse Y

La serie GS-2000 / GS-3000 offre un massimo di 8 specifiche standard, tra cui 2 lunghezze di bancale e 4 capacità di barra. Grazie al mandrino ad alta potenza, alla torretta servoassistita ad alta velocità e al design strutturale ad alta rigidità, questa serie offre un significativo aumento delle prestazioni rispetto ai modelli precedenti.

Inoltre, le serie GS-2000 / GS-3000 possono essere equipaggiate con un mandrino di precisione integrato opzionale, un mandrino ad alta coppia con ingranaggi o una torretta motorizzata, asse Y e contromandrino, in grado di eseguire applicazioni multi-tasking. Grazie alla qualità impeccabile e alle capacità di lavorazione complete, le serie GS-2000 / GS-3000 soddisfano facilmente le diverse esigenze di oggi e di domani.

CARATTERISTICHE

• Banco inclinato ad altissima rigidità con prestazioni di taglio estreme.
• Un totale di 8 configurazioni base della macchina, con 2 lunghezze del letto e 4 capacità della barra.

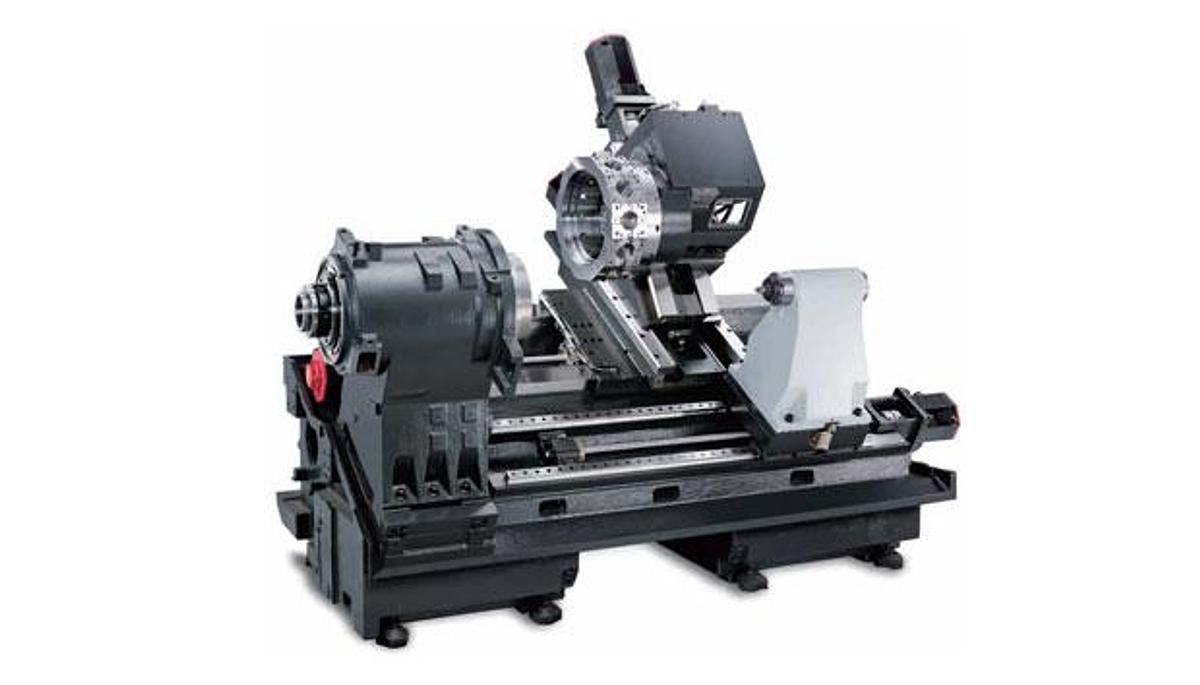

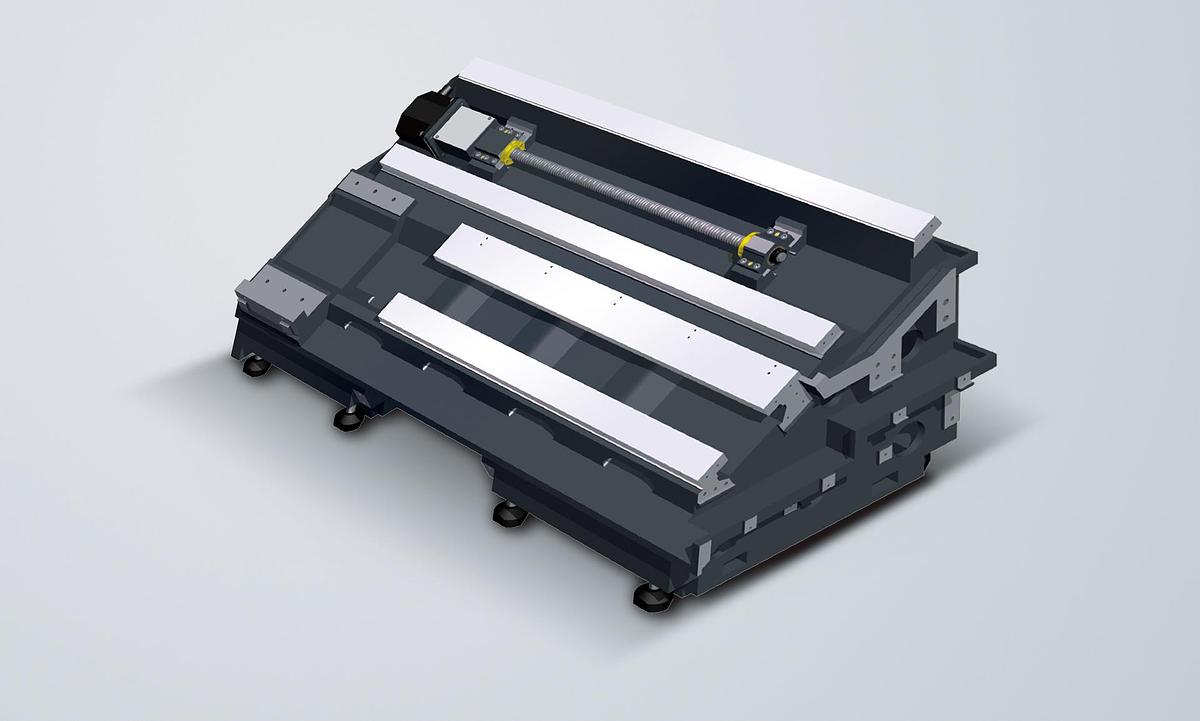

Struttura ad alta rigidità

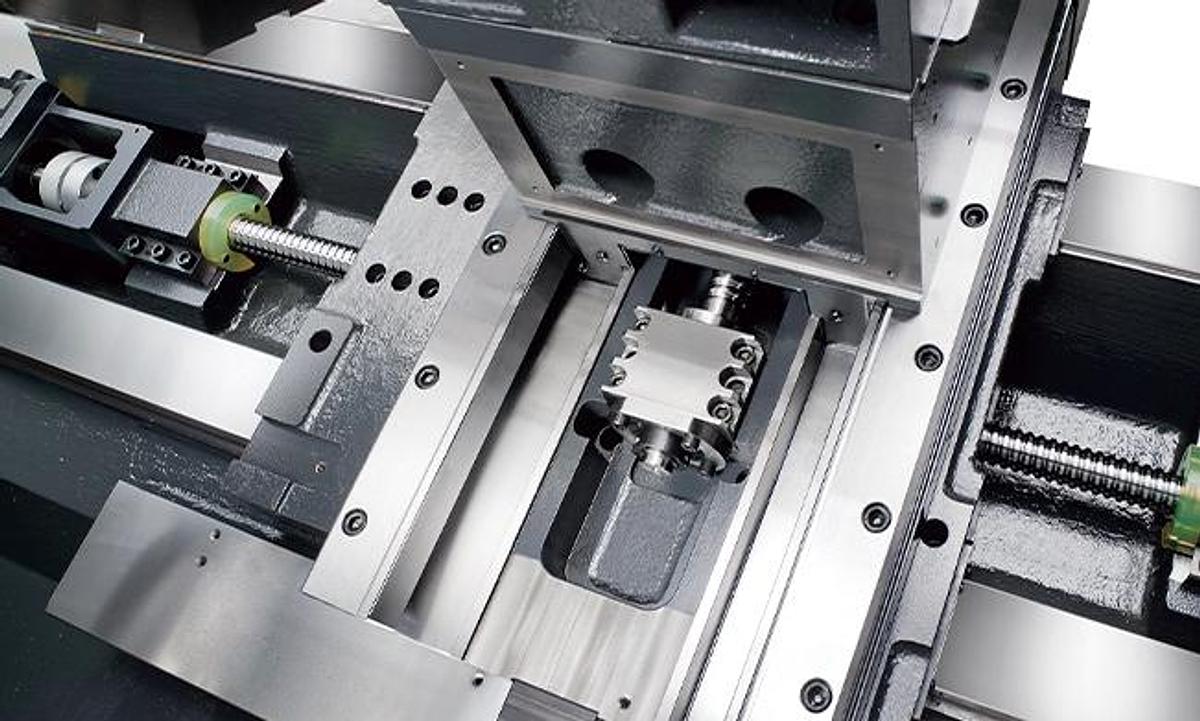

• Gli assi X/Z utilizzano guide scatolari temprate di grandi dimensioni con un design ad ampia campata.
• Il design del pianale inclinato di 30° con baricentro basso garantisce la massima rigidità strutturale.

La massima potenza di lavorazione

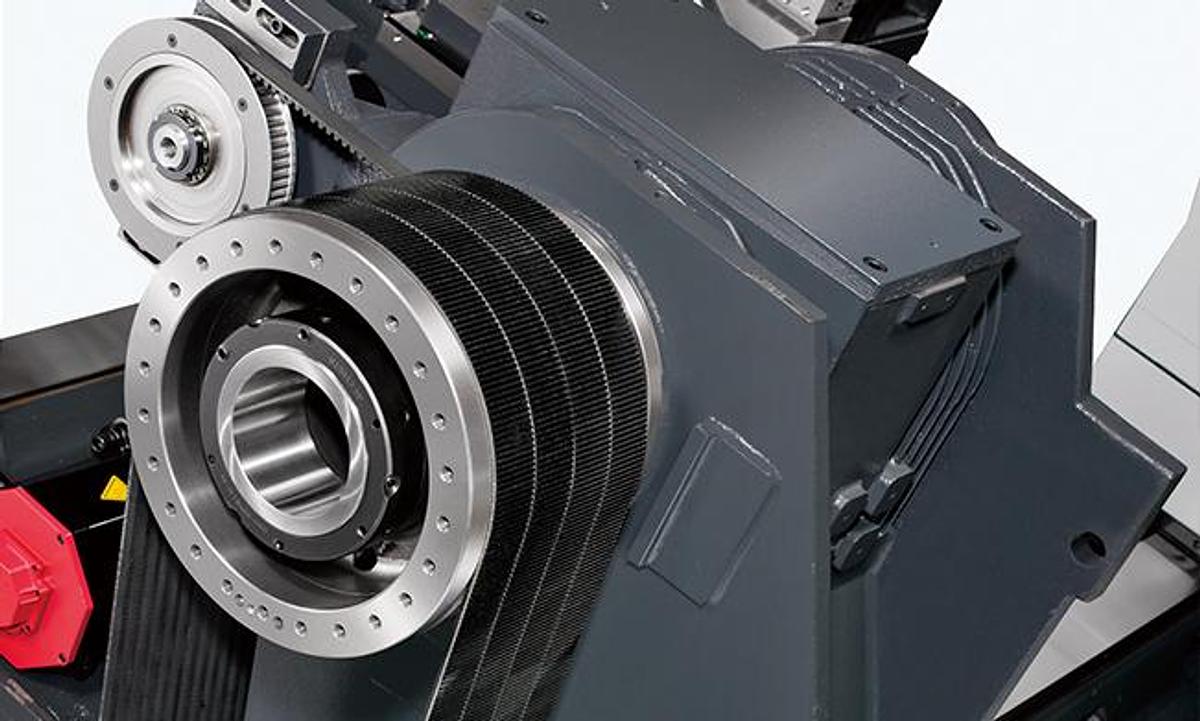

• A seconda delle esigenze è possibile scegliere mandrini azionati da ingranaggi, integrati o azionati da cinghia.
• Torretta con indicizzazione servoassistita a 12 stazioni per impieghi gravosi; il cambio utensile opposto richiede solo 0,8 secondi.

Funzionamento intuitivo

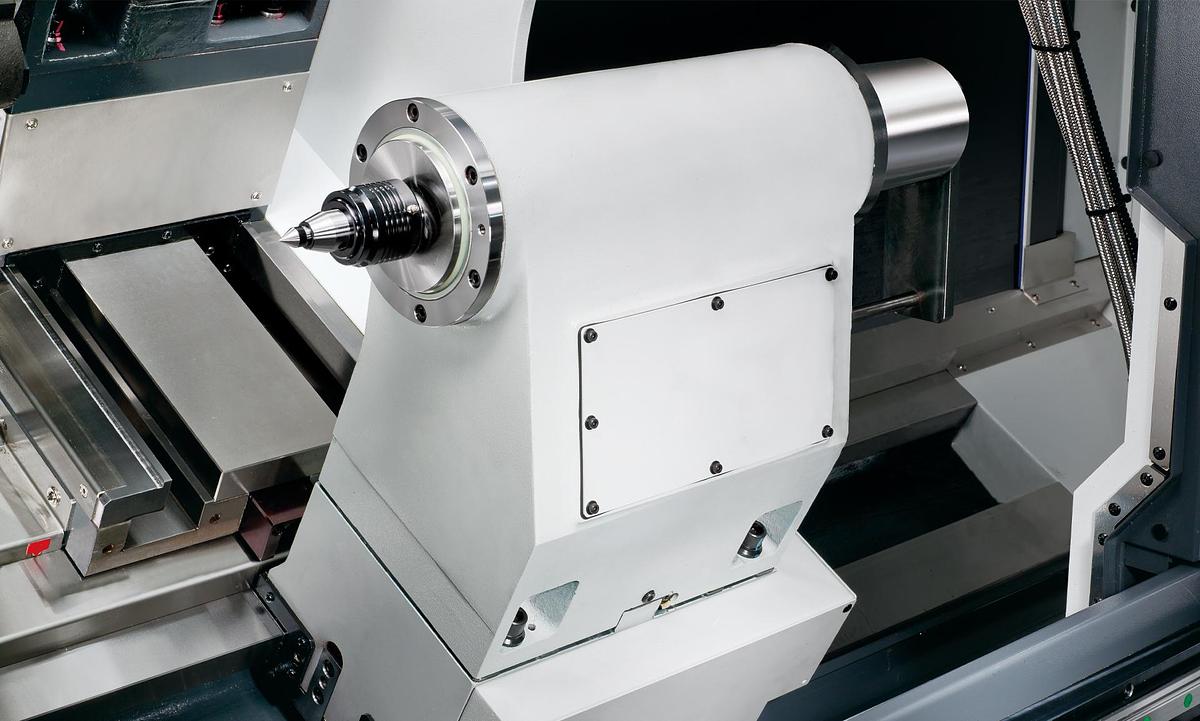

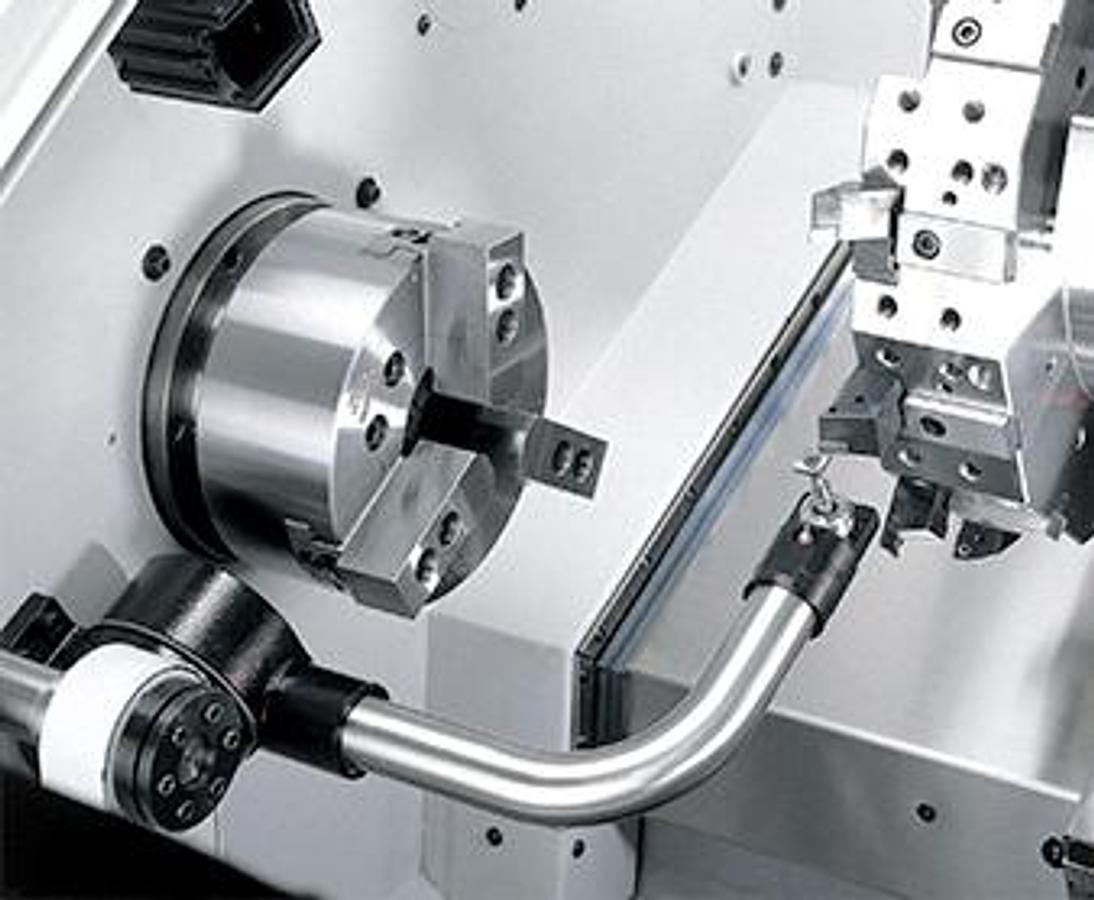

• Contropunta programmabile ad alta efficienza / Contropunta servoassistita potente.

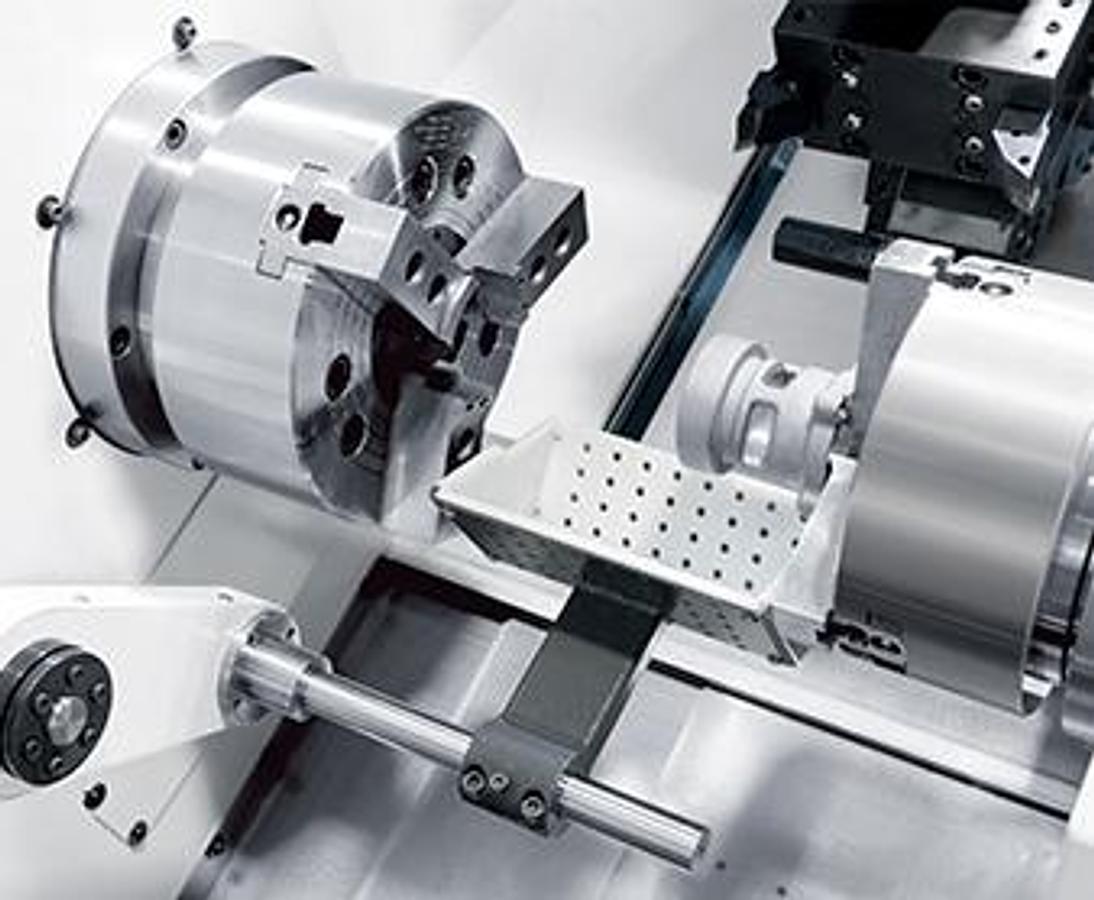

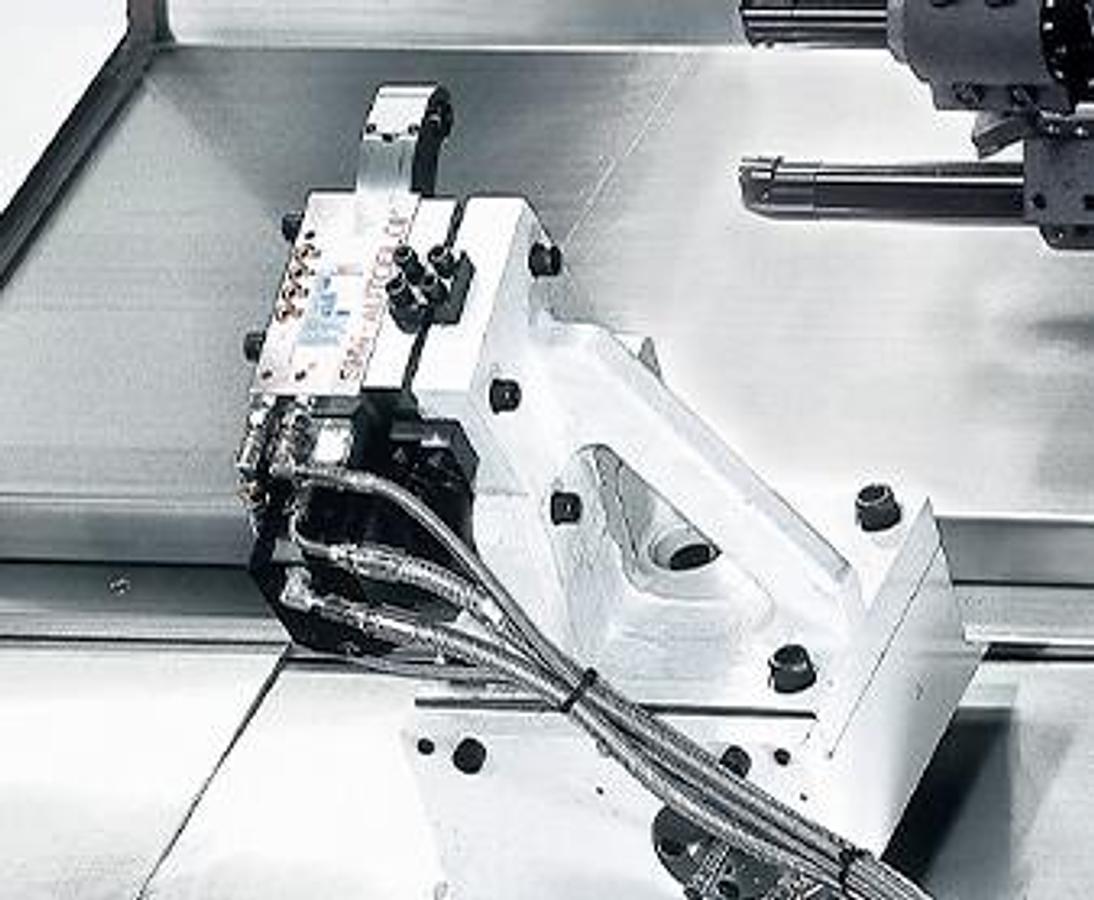

• Lunetta fissa manuale ad alta rigidità / Lunetta fissa autocentrante automatica.

Lavorazione integrata

• Grazie alla velocità del mandrino portautensili motorizzato di 5.000 giri/min, è in grado di gestire facilmente diverse lavorazioni meccaniche, come fresatura, foratura e maschiatura.
• Contromandrino dotato di mandrino idraulico da 6" (serie GS-2000) / 8" (serie GS-3000) .
• Il controllo dell'asse Y con una corsa di ±50 mm migliora la capacità di lavorazione di pezzi complessi.

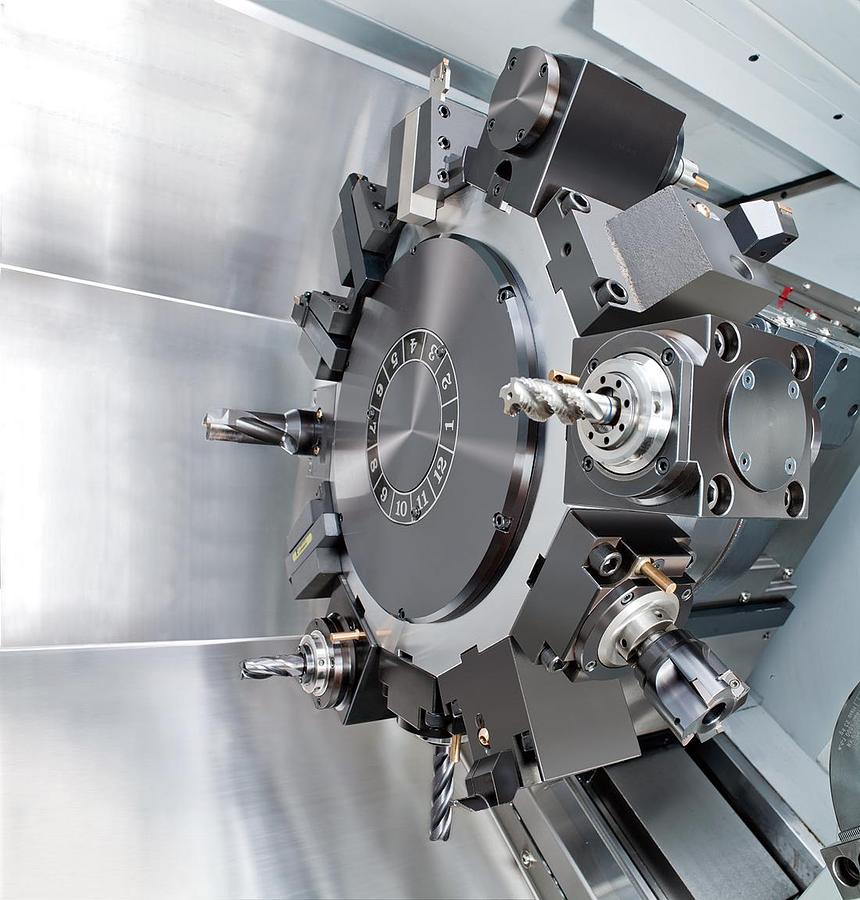

Torretta portautensili motorizzata

• Le funzionalità di controllo degli utensili motorizzati e dell'asse C delle serie GS-2000 o GS-3000 consentono alla macchina di eseguire più attività su un pezzo, come tornitura, fresatura, foratura e maschiatura. Eliminano manodopera e tempi di ciclo, riducendo al contempo la perdita di precisione che si verifica quando il pezzo viene spostato da una macchina all'altra.
• Gli utensili motorizzati sono azionati da un motore mandrino da 4,5 kW con meccanismo di trasmissione, che fornisce una potenza sufficiente per svolgere diverse attività impegnative, come fresatura, foratura e maschiatura.
• La torretta per utensili motorizzati a 12 stazioni offre 12 stazioni disponibili per utensili motorizzati; gli utensili motorizzati ruotano solo in posizione di lavoro per ridurre la perdita di potenza e il calore.

Lavorazione posteriore

• Grazie al contromandrino opzionale, il processo di lavorazione viene eseguito in un'unica operazione, dall'ingresso all'uscita, senza dover capovolgere manualmente il pezzo, aumentando così la produttività e la precisione della lavorazione.
• Il movimento dell'asse B del mandrino secondario è adottato con un design a guida lineare a rulli, per garantire elevata rigidità, precisione e prestazioni di movimento rapido (30 m/min.).
• Il contromandrino può anche essere dotato della funzione asse C (come il mandrino principale), per consentire una precisione di posizionamento del contorno fino a 0,001°. Può anche eseguire applicazioni di fresatura posteriore, foratura e maschiatura se abbinato a una torretta motorizzata.

Funzione di controllo dell'asse Y

• Il controllo dell'asse Y migliora ulteriormente le capacità multi-tasking degli utensili motorizzati e migliora la precisione di varie lavorazioni. Sono abilitate scanalature ad alta precisione e forature decentrate sull'asse X.

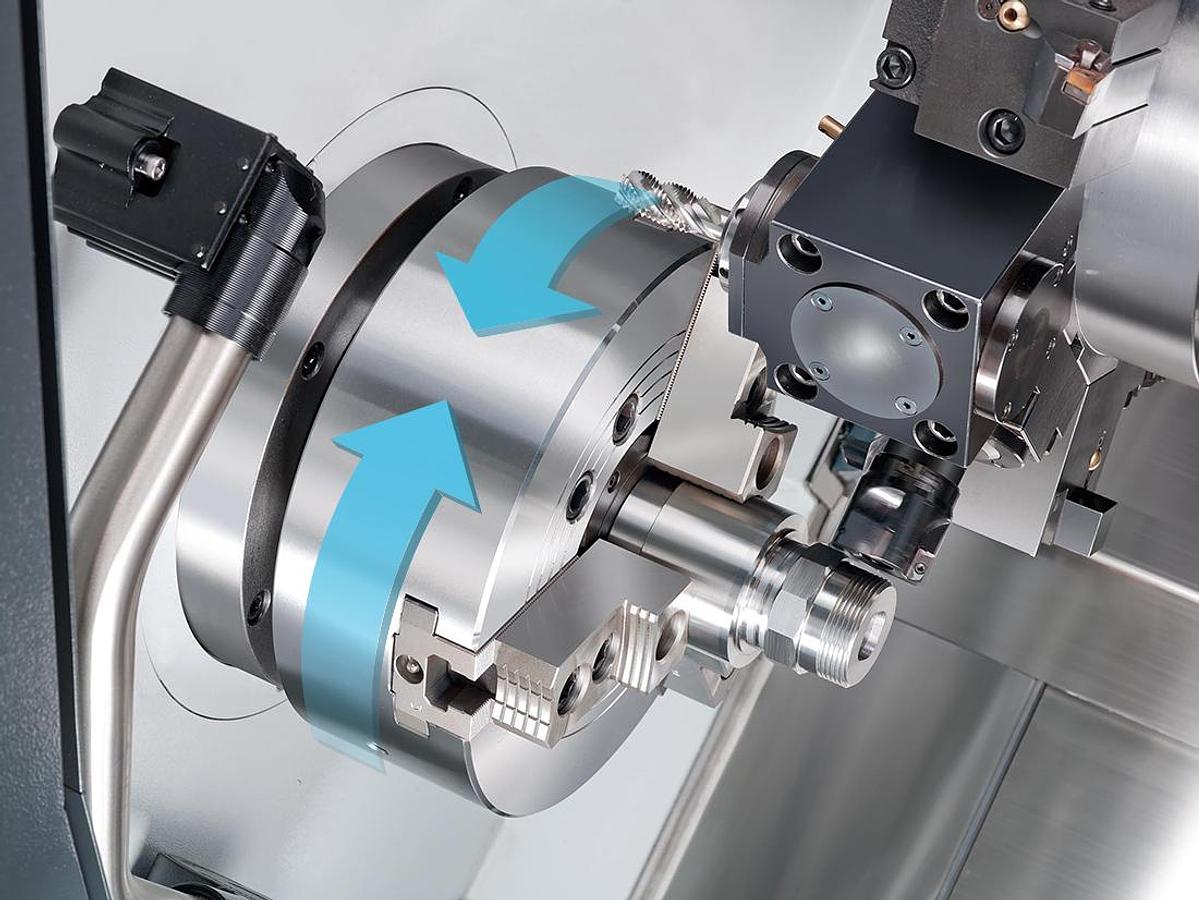

Asse C

• Il sistema di asse Cf e freno a disco disponibile sulla serie GS-2000 / GS-3000 fornisce il tipo di asse C più rigido e potente attualmente sul mercato.
• Grazie all'utilizzo della torretta portautensili motorizzata, il sistema di freni a disco e asse Cf consente alla macchina di eseguire molteplici attività, come foratura, maschiatura e fresatura, comprese interpolazioni di coordinate cilindriche e polari, in modo simile a una tavola rotante a 4 assi su un centro di lavorazione.
• Grazie al servomotore FANUC che genera una risoluzione ultra-elevata di 120 milioni di impulsi per rotazione del mandrino e 480 Nm di coppia (continua), le finiture superficiali lavorate possono raggiungere un livello di precisione superiore. Inoltre, la precisione dinamica è entro ± 0,02°.
