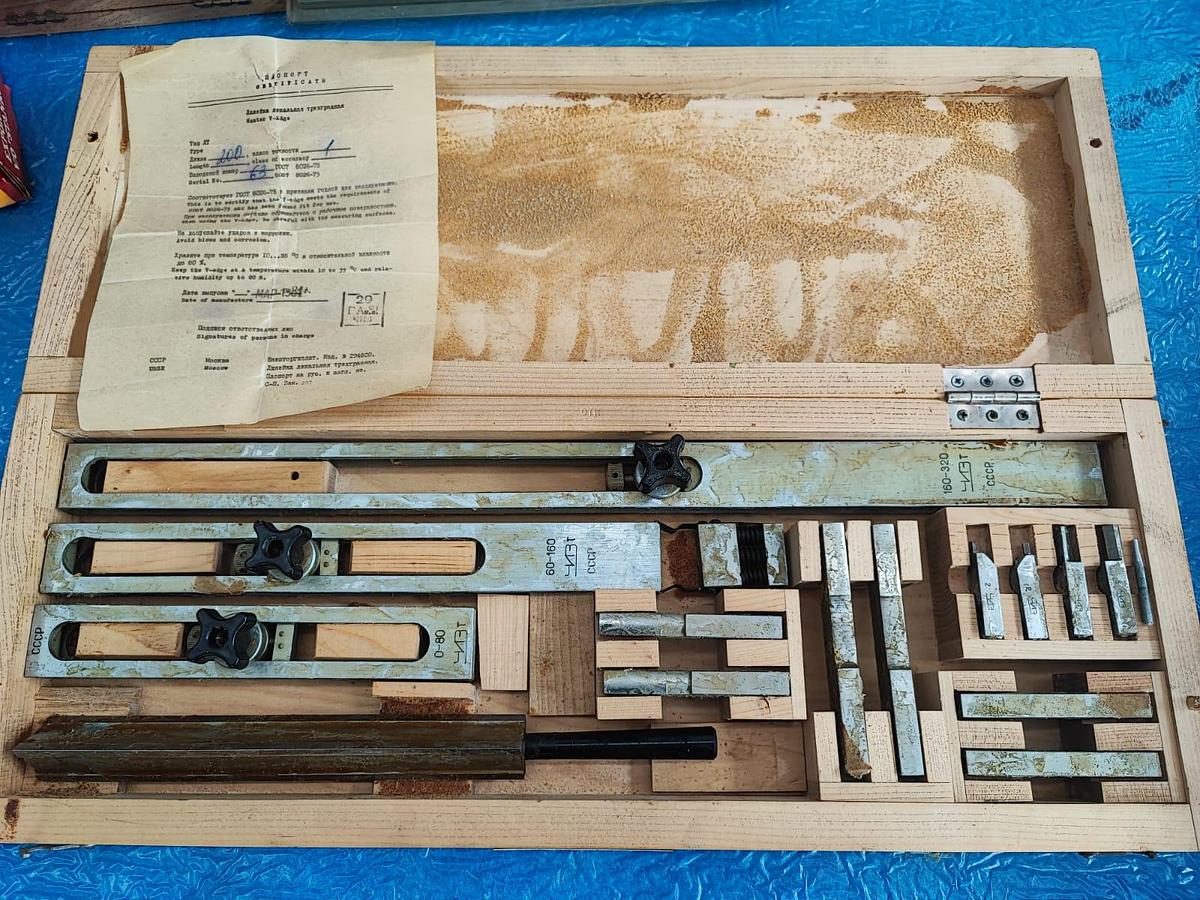

Set di accessori per misure di lunghezza finali PK-1 set completo NUOVO

MATERIALE NUOVO

Set di accessori per misurazioni finali della lunghezza PK-1, numero di serie №24

(Set PK-1 completo grande) secondo GOST 4119

PK-1 - set di misura per la misurazione di dimensioni esterne e interne fino a 320 mm.

Gli accessori per misure di lunghezza a estremità piano-parallela vengono utilizzati insieme alle misure di lunghezza a estremità piano-parallela e sono destinati al fissaggio di blocchi.

Le misure di lunghezza a estremità piano-parallela garantiscono un utilizzo pratico durante la misurazione di componenti e dispositivi, nonché durante l'esecuzione di lavori di marcatura di precisione. Conformi alla norma GOST 4119-76. Gli accessori per misure di lunghezza a estremità piano-parallela trovano ampie e varie applicazioni nella pratica di misurazione.

Vengono utilizzati per la messa a misura e il controllo di vari strumenti di misura: calibri regolabili, calibri interni micrometrici e indicatori, ecc. I set di misura sono dotati di elementi laterali di diverse dimensioni, che consentono misurazioni esterne e interne. L'utilizzo di accessori per il controllo delle dimensioni esterne e interne dei prodotti è particolarmente razionale per la produzione di prodotti di alta precisione in piccole serie. In questo caso, gli accessori vengono impostati sulle dimensioni nominali e limite del prodotto. Vengono utilizzati come calibri a doppia faccia con un lato passante e un lato passante. Un set di marcatura aggiuntivo viene utilizzato insieme ai supporti per eseguire lavori di marcatura particolarmente accurati.

Caratteristiche tecniche:

- deviazione dal parallelismo piano delle superfici di misura delle pareti laterali piane parallele - 0,5 μm.

- deviazione dal parallelismo piano delle superfici di lavoro delle pareti laterali centrali e di bordo - 0,3 μm.

- deviazione dal parallelismo piano delle superfici di lavoro delle pareti laterali con raggio 2, 5, 10 mm - 0,15 μm, 15 mm - 0,3 μm.

- deviazione dal parallelismo della superficie di misura di formatura e della superficie a contatto con i fermi finali per le pareti laterali con raggio 2, 5, 10 mm - 0,5 μm, 15 mm - 1 μm.

- deviazione della dimensione di lavoro totale delle pareti laterali con raggio e piano parallele accoppiate dalla dimensione non marcata - ±1 μm.

- non parallelismo delle superfici di lavoro del rivestimento e della superficie di appoggio della base - 1 μm.

Contenuto del set:

Supporto 50 mm 1 pz

Supporto 100 mm 1 pz

Supporto 200 mm 1 pz

Raggio parete laterale R2 mm 2 pz

Raggio parete laterale R5 mm 2 pz

Raggio parete laterale R10 mm 2 pz

Raggio parete laterale R15 mm 2 pz

Fiancata radiale R20 mm 2 pz.

Righello per marcatura LD-200 1 pz

Pezzo laterale piano-parallelo 2 pezzi

Stabilizzatore 1 pz

1 cancello
