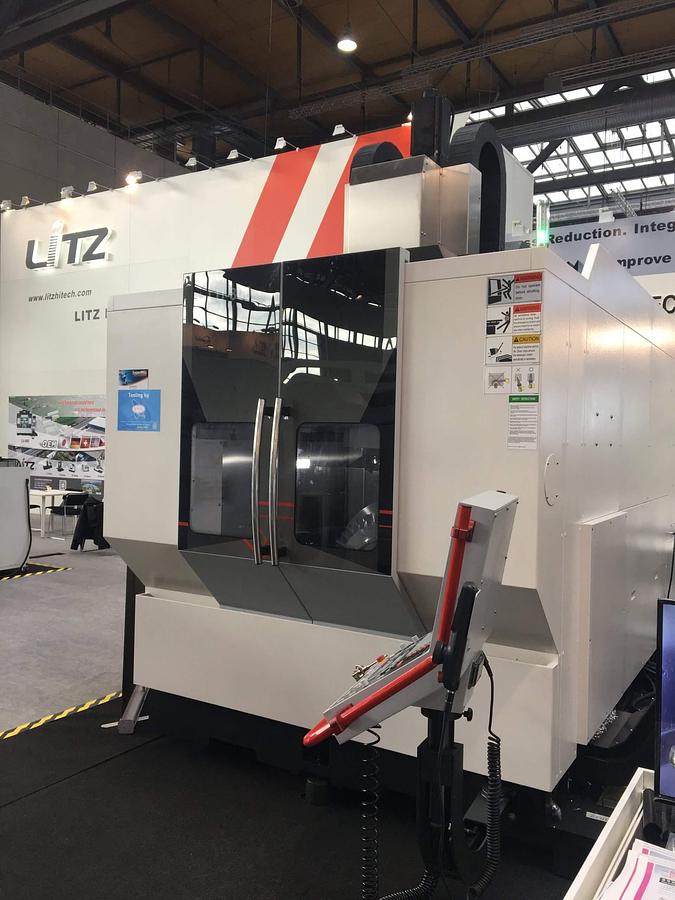

LITZ LU-800

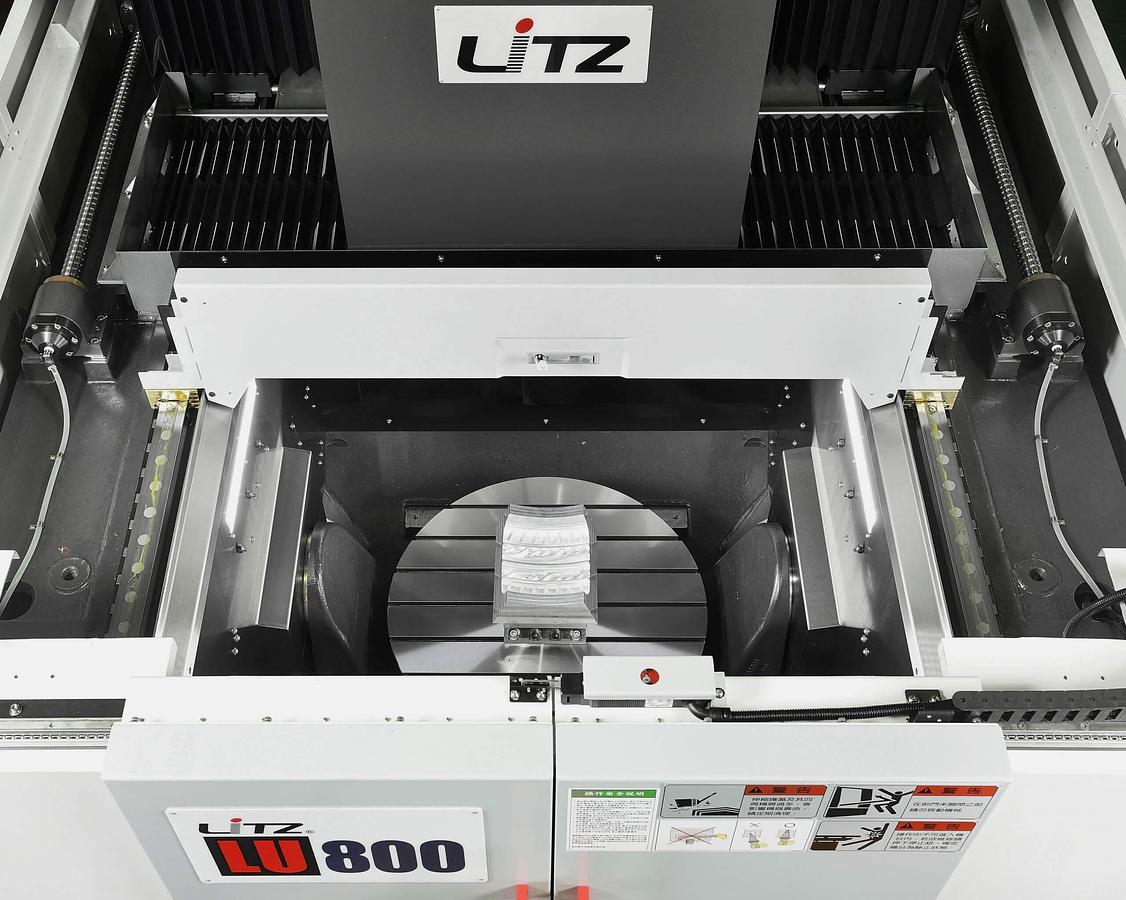

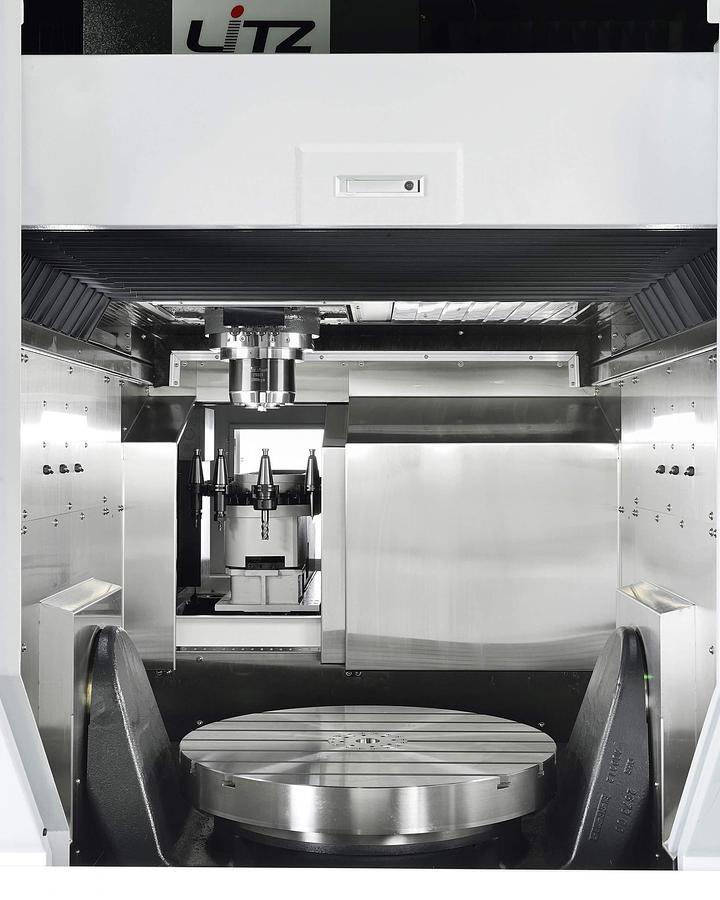

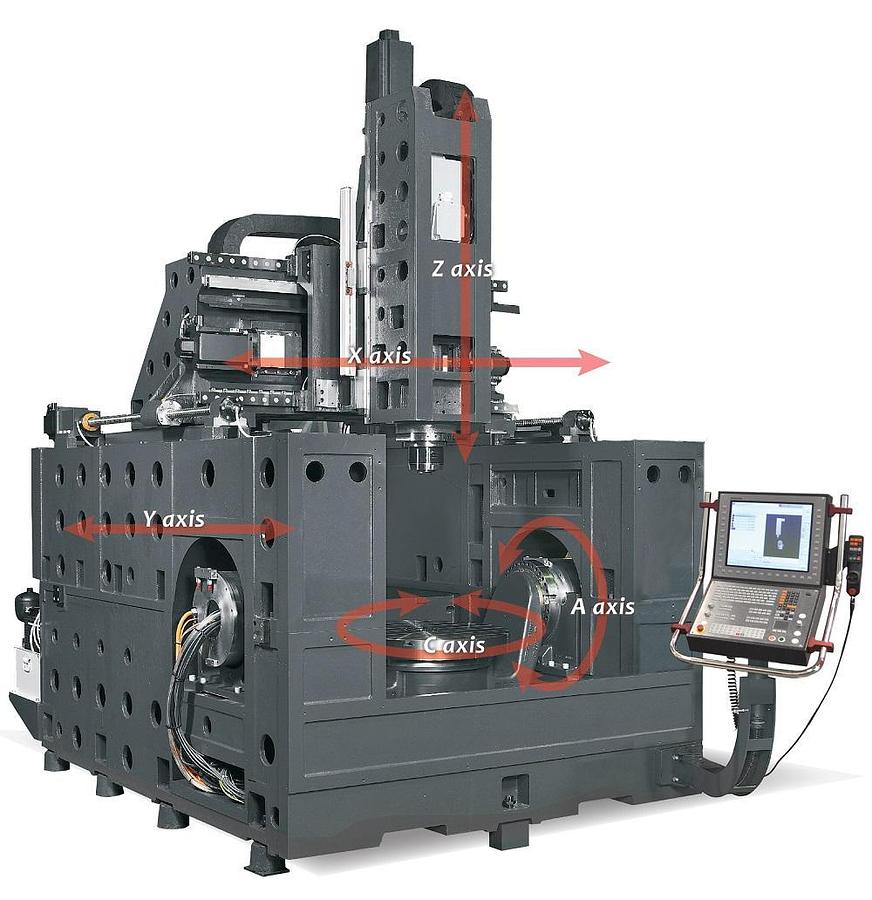

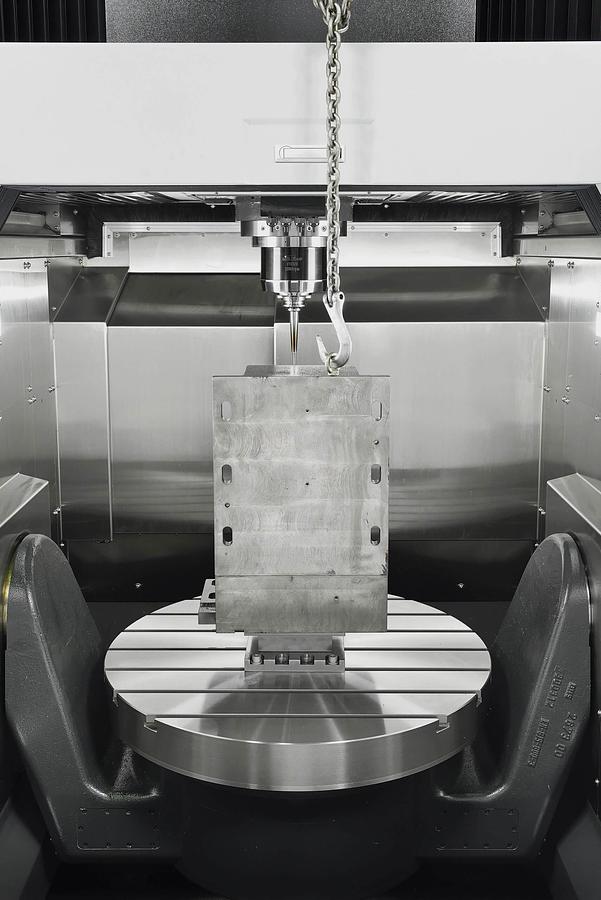

Il centro di lavoro a portale a 5 assi Litz LU-800 è stato progettato e costruito pensando a meccanismi ad alta rigidità e alta precisione. Per ottenere un'elevata rigidità, il LU-800 utilizza una base a U, con supporto dell'asse A su entrambi i lati e una tavola rotante di alta qualità con asse C. È inoltre dotato di un mandrino a trasmissione diretta da 12000 e 15000 giri/min, guide lineari a rulli per impieghi gravosi e righe ottiche a 3 assi.

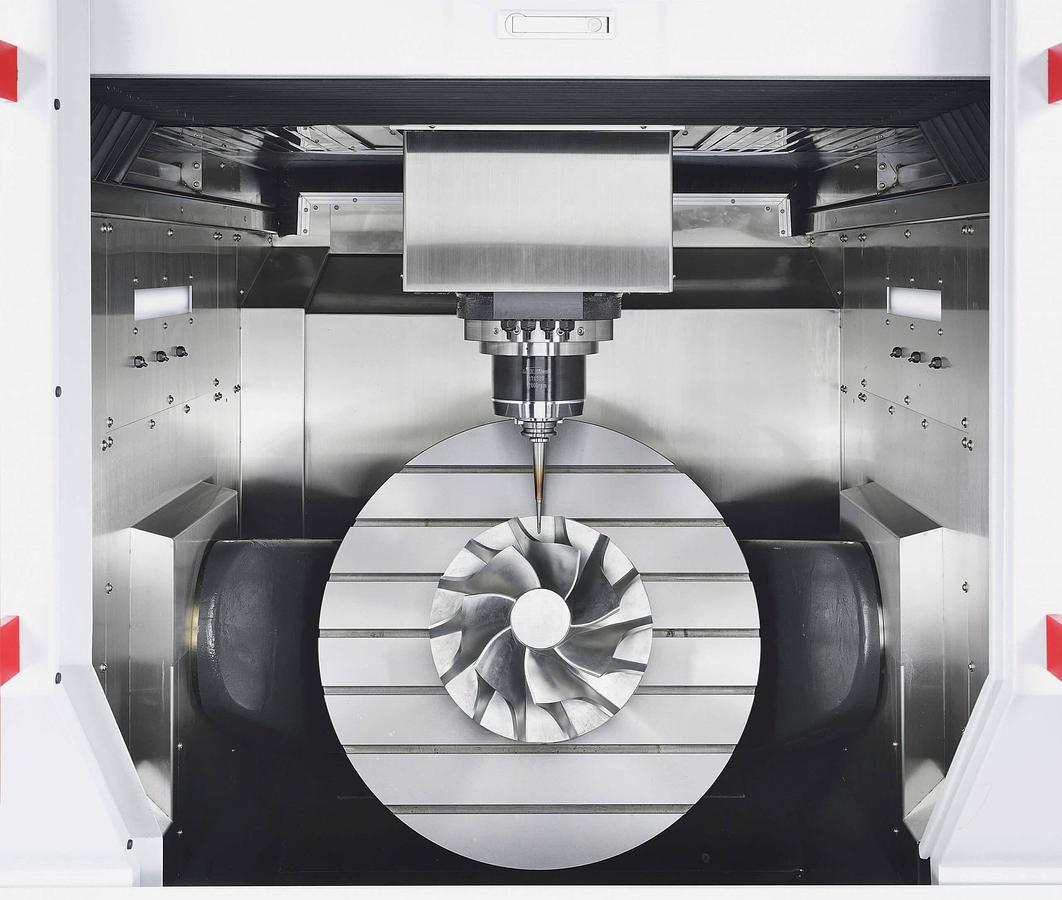

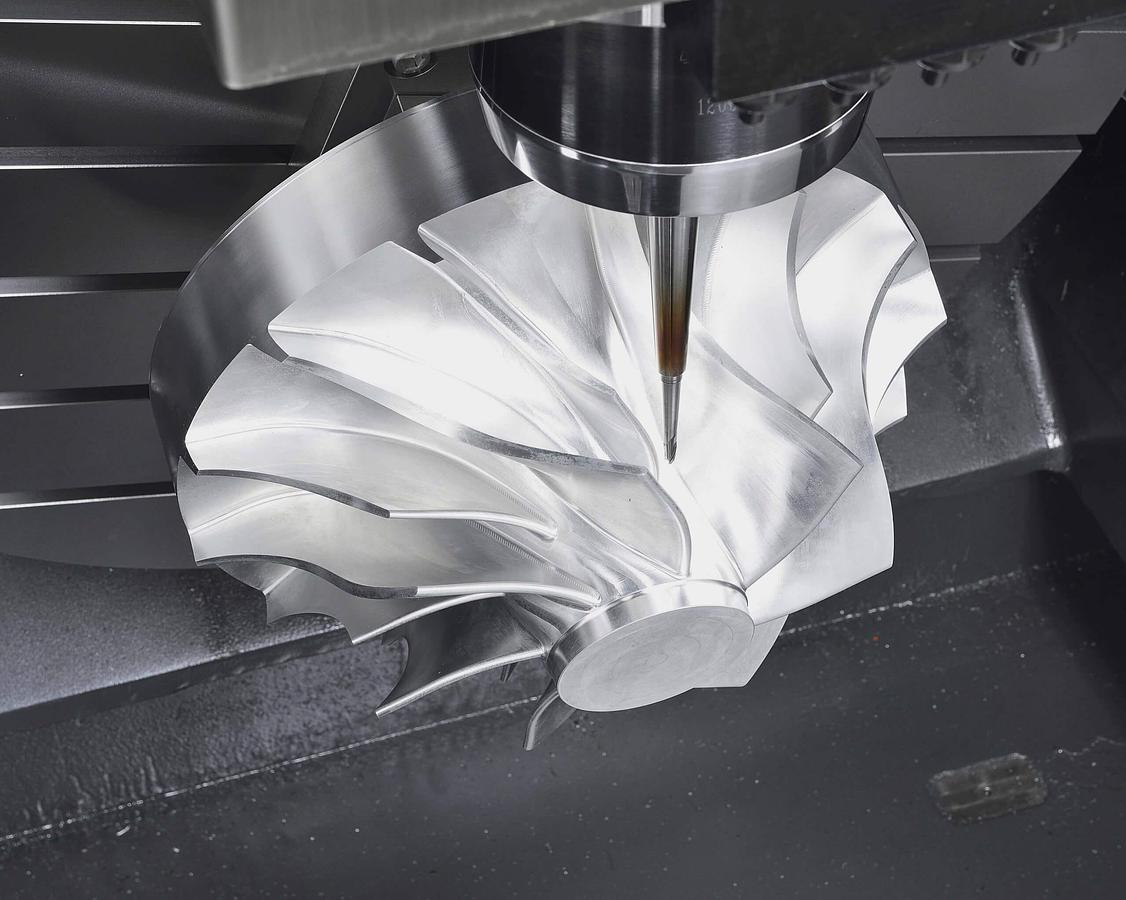

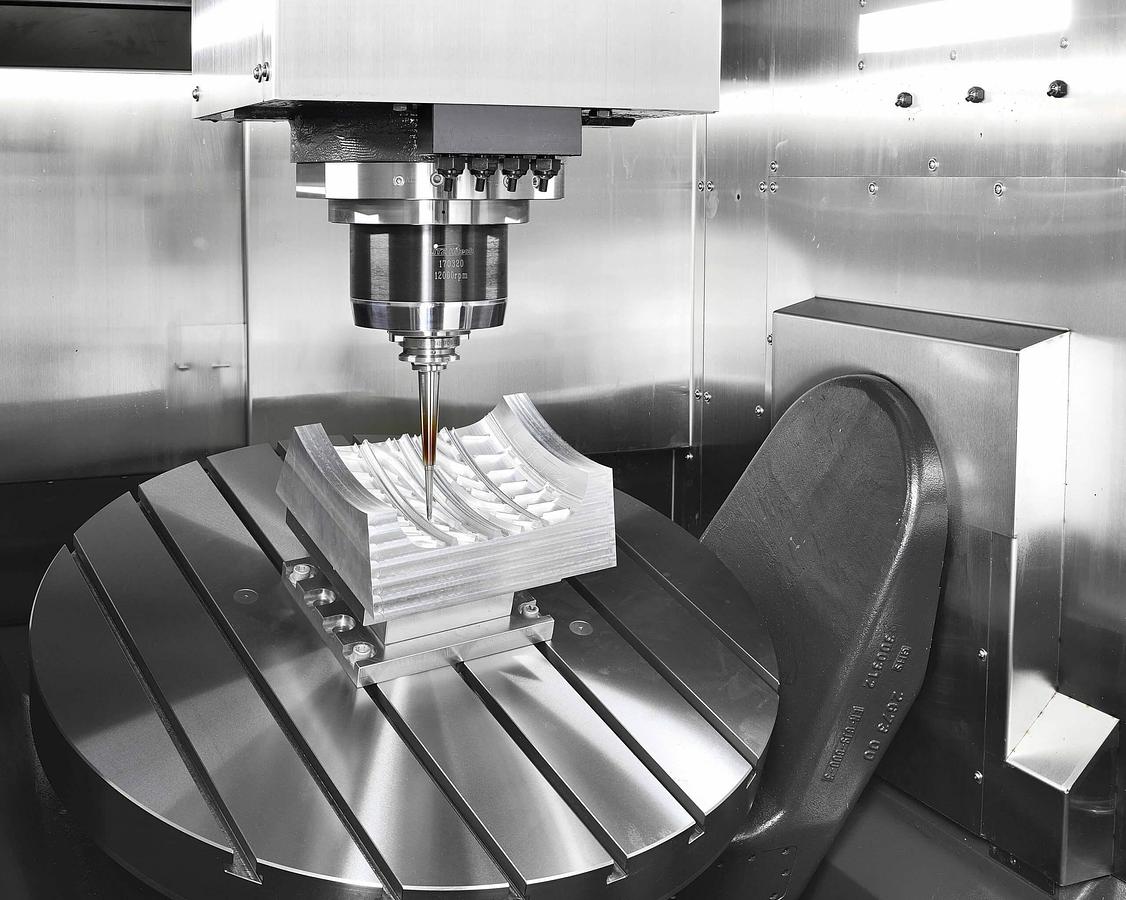

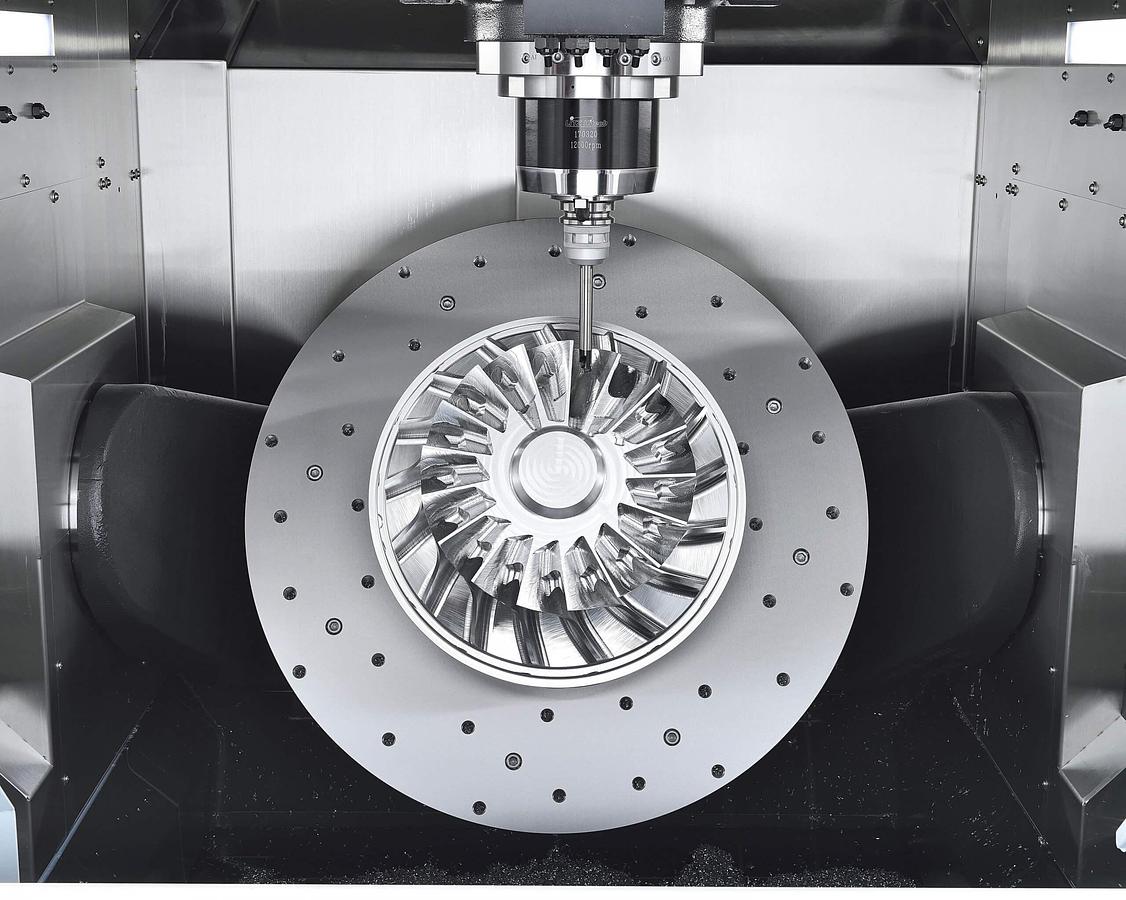

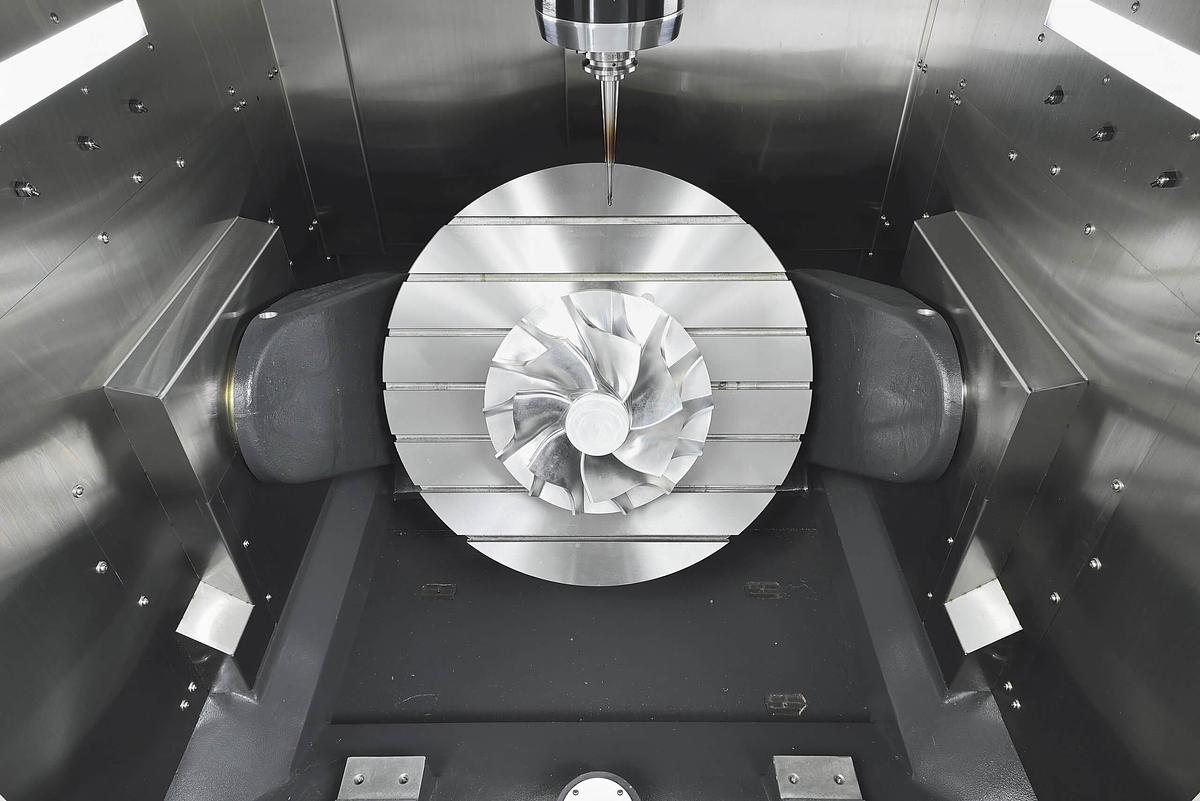

Litz LU-800 è in grado di eseguire tagli di alta precisione, con gli assi X, Y, Z, A e C che si muovono simultaneamente. La lavorazione di superfici inclinate, la lavorazione di contorni irregolari e altri tagli complessi possono essere semplificati con la LU-800.

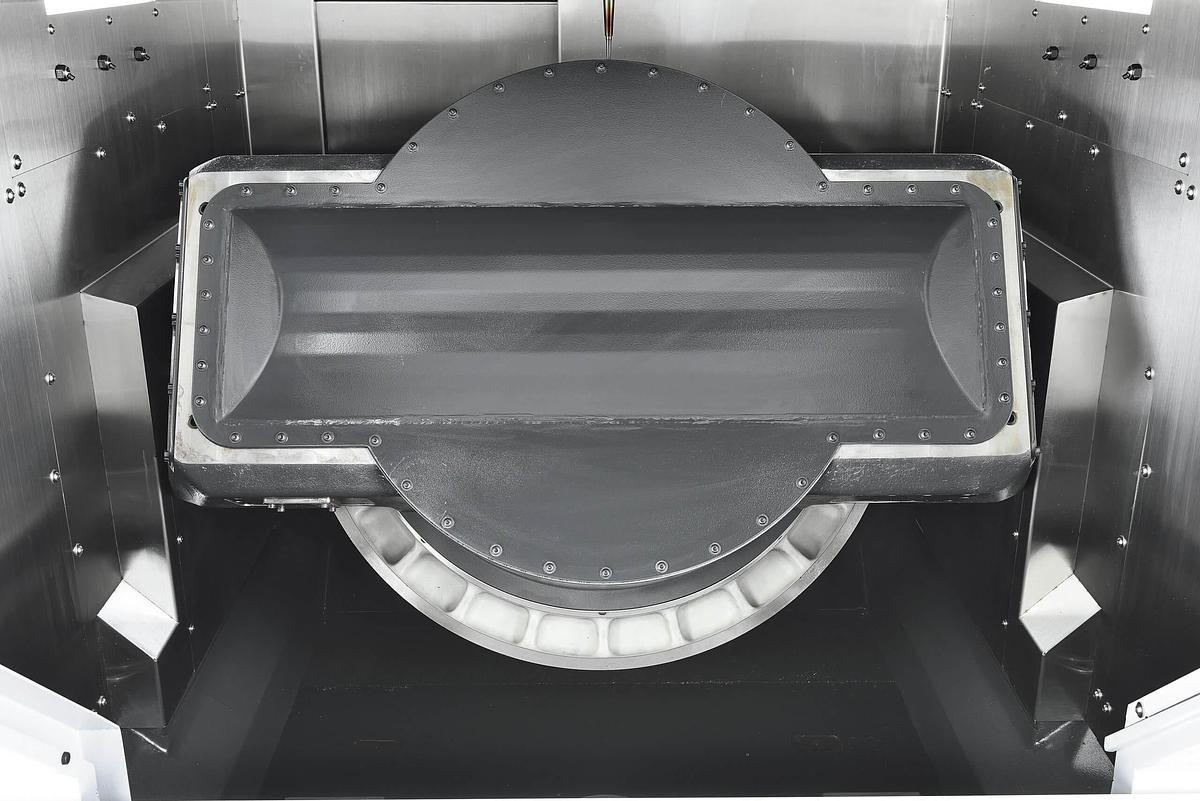

Gli assi rotanti A e C del Litz LU-800 utilizzano motori a trasmissione diretta, coadiuvati da encoder rotativi. Questa configurazione offre una trasmissione di potenza e un'efficienza superiori rispetto al tradizionale sistema a vite senza fine. L' asse A è inoltre supportato su entrambi i lati, ciascuno azionato da un potente motore. Di conseguenza, la rigidità e la precisione sono ai massimi livelli.

PUNTI DI FORZA:

• Area di lavoro massima

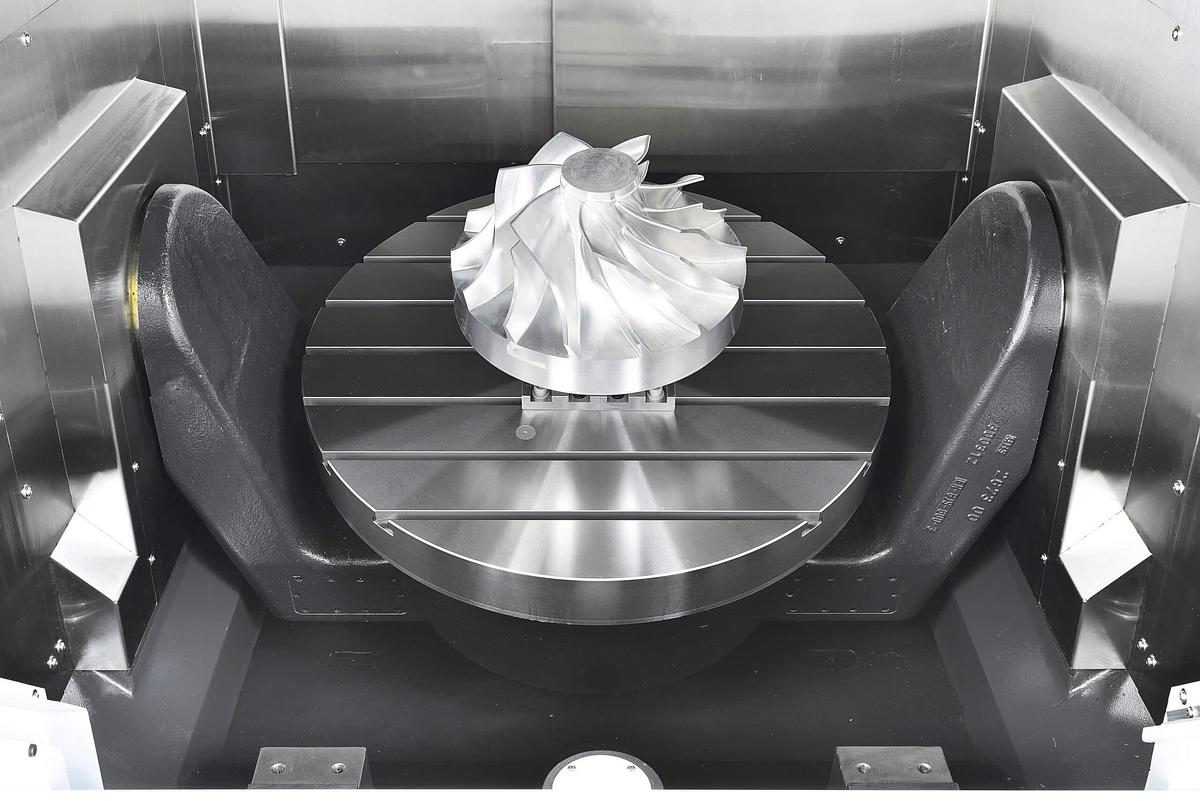

• Portata elevata del piano di lavoro (1000 kg per la massima precisione)

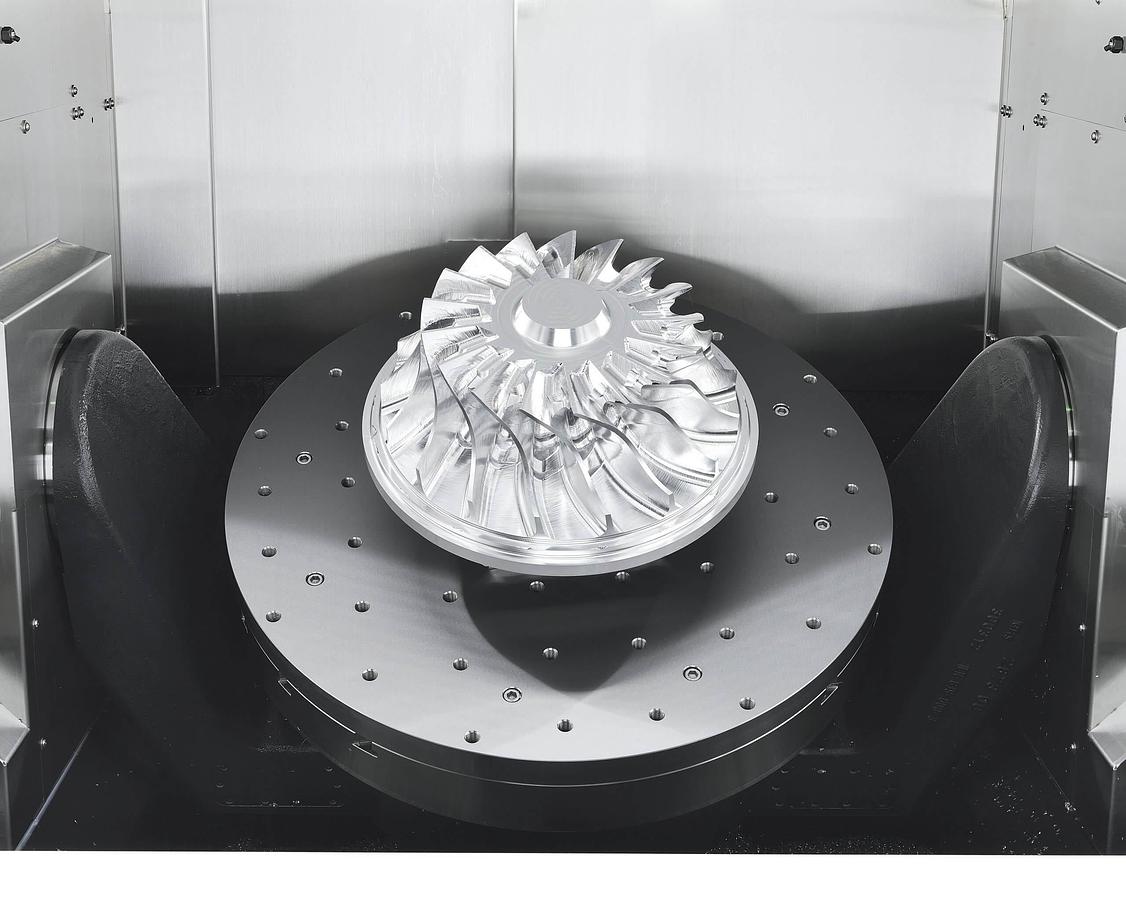

• Angolo di rotazione dell'asse C di 360 gradi
• Distanza minima tra tavolo e porta (per facilitare il caricamento dei pezzi)
• Mandrino ad accoppiamento diretto
• Prestazioni elevate e coppia elevata

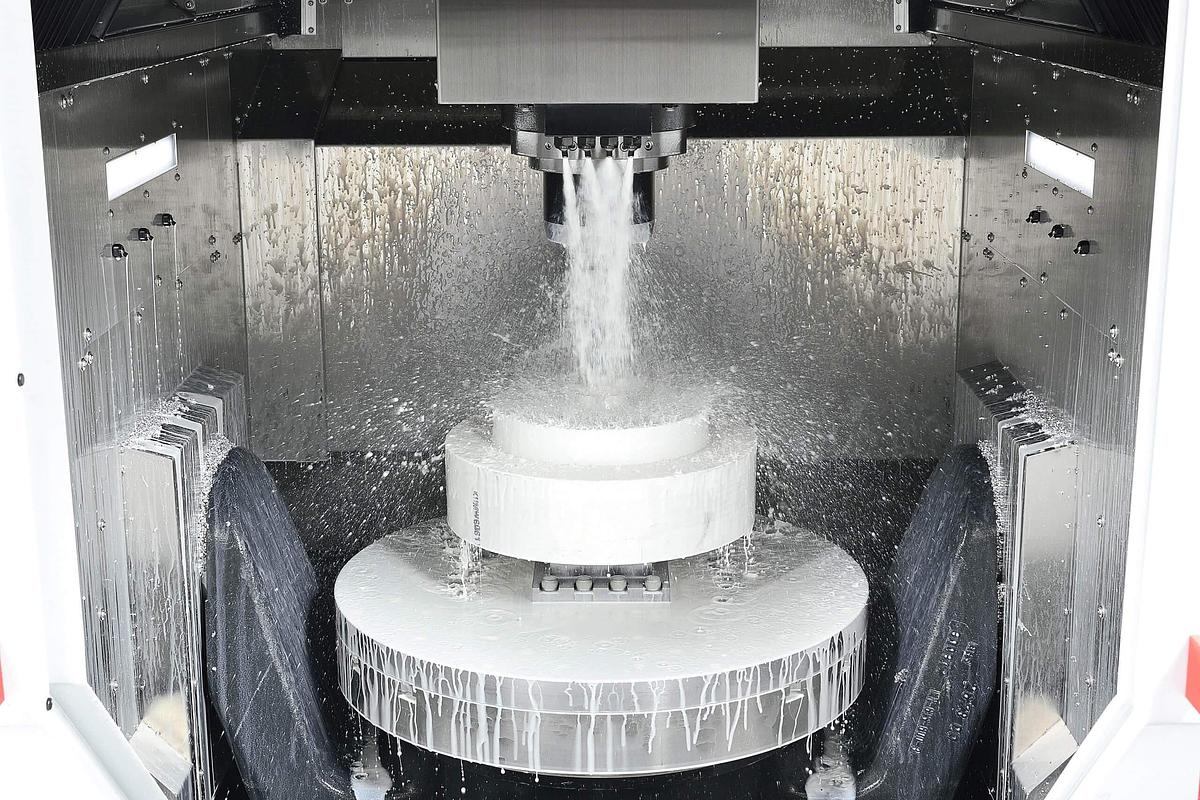

• Con il mandrino è possibile utilizzare utensili con sistema di raffreddamento passante
• Aria compressa attraverso il mandrino per il raffreddamento del mandrino
• Il mandrino è raffreddato ad acqua per un controllo ottimale della temperatura.

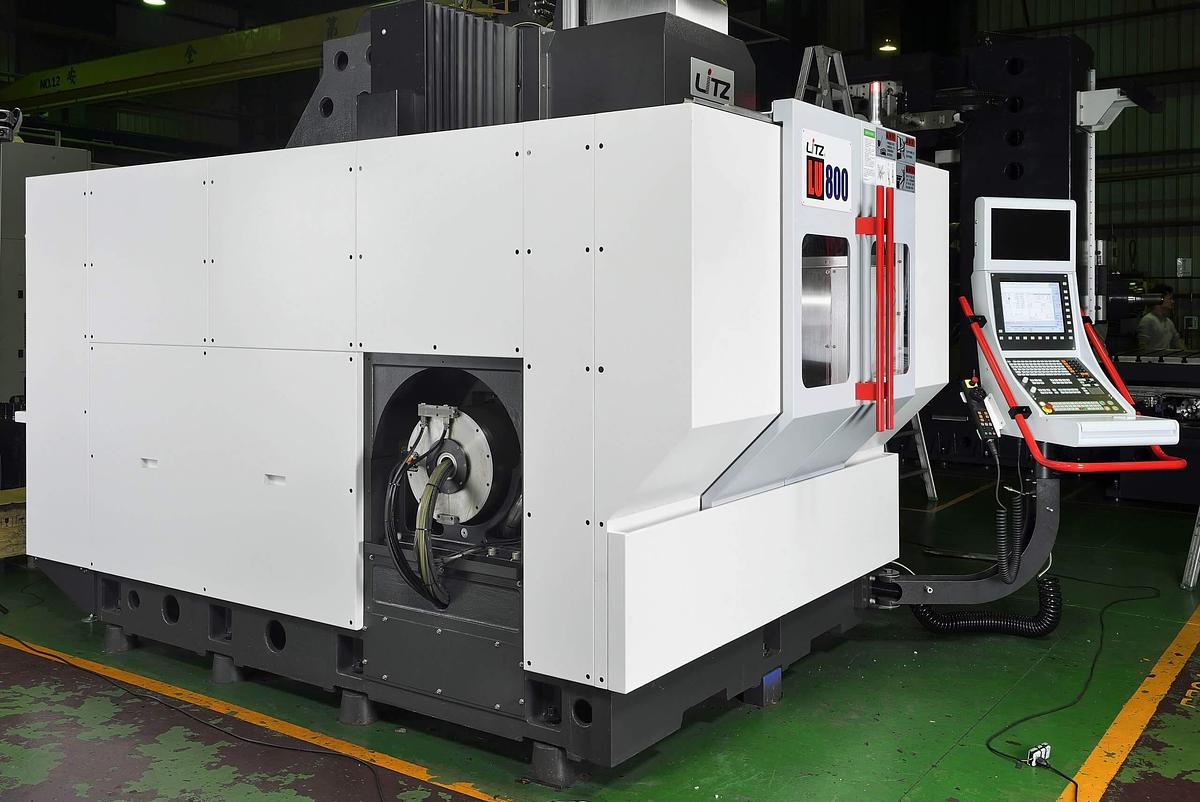

La Litz LU-800 è progettata per essere una macchina a 5 assi ultra rigida, in grado di gestire pezzi pesanti. Il meccanismo stesso è di ultima generazione. A complemento della struttura rigida della LU-800, gli assi A e Y sono azionati ciascuno da una coppia di servomotori sincroni ad alta potenza , per garantire massime prestazioni di taglio.

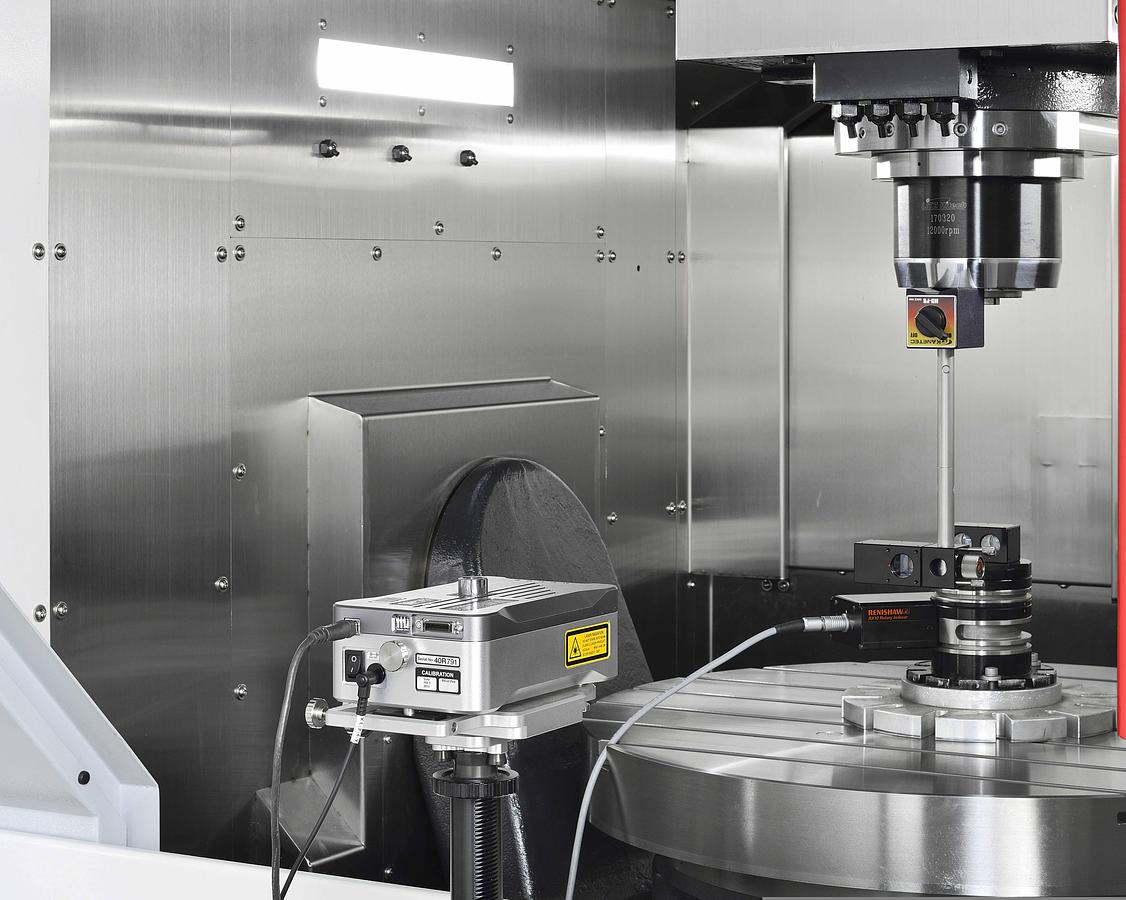

Tuttavia, la missione di Litz di costruire una LU-800 di livello mondiale non si ferma qui. Litz non può considerare la macchina completa senza aver raggiunto la massima precisione. Grazie alla rinomata maestria artigianale di Litz nella costruzione di macchine di altissima qualità, la LU-800 è dotata anche di assi X, Y e Z ad accoppiamento diretto per garantire giochi di azionamento minimi. E per portare lo standard di precisione a un livello superiore, sono presenti anche righe ottiche lineari sugli assi X, Y e Z ed encoder rotativi sugli assi A e C per ottenere prestazioni di precisione eccezionali.

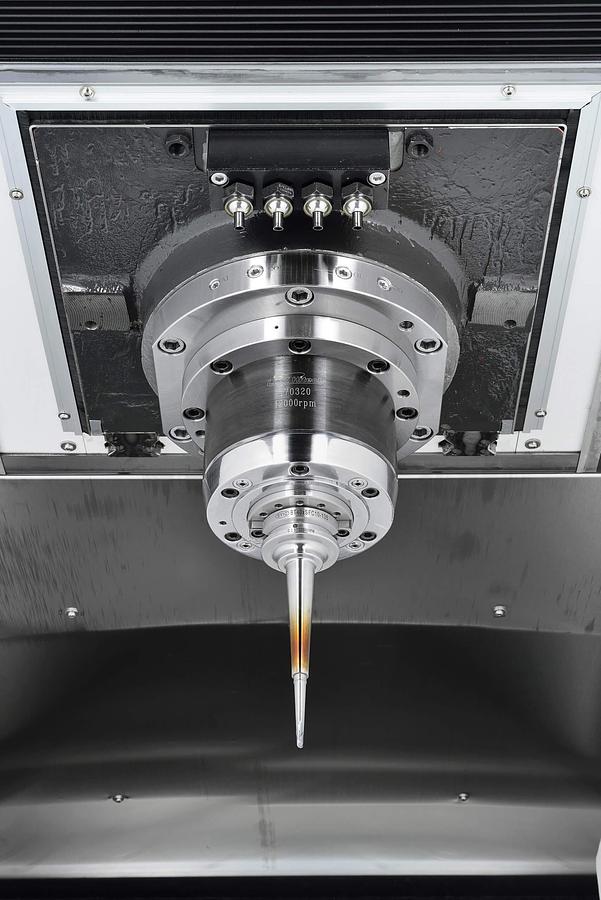

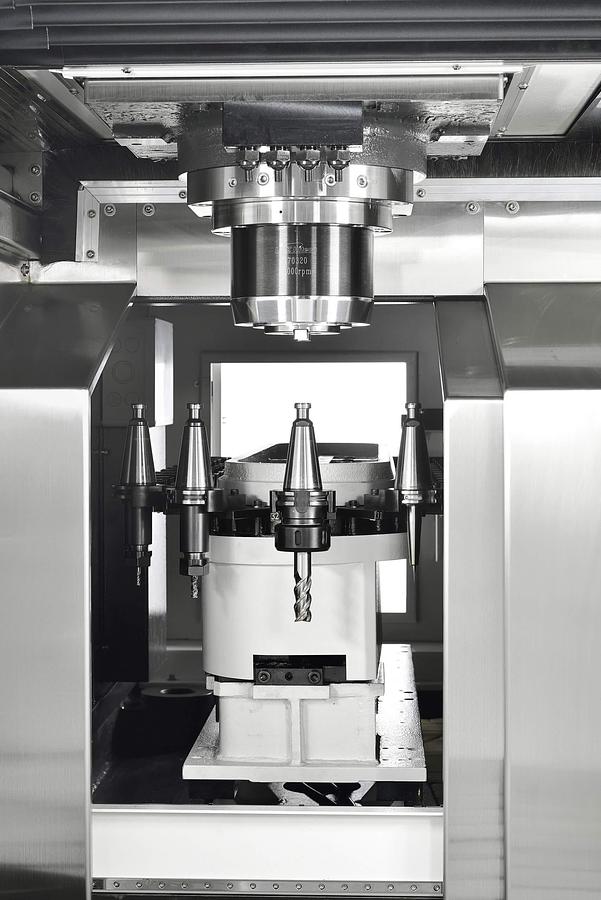

La Litz LU-800 è dotata della tecnologia per mandrini più avanzata del settore: un mandrino ad accoppiamento diretto. Garantisce la massima coppia anche a bassi regimi di rotazione. Il cuscinetto in ceramica composita offre al mandrino la massima stabilità di rotazione. Inoltre, l'alloggiamento del mandrino è termostatato da un'unità di raffreddamento per una stabilità di precisione senza pari.

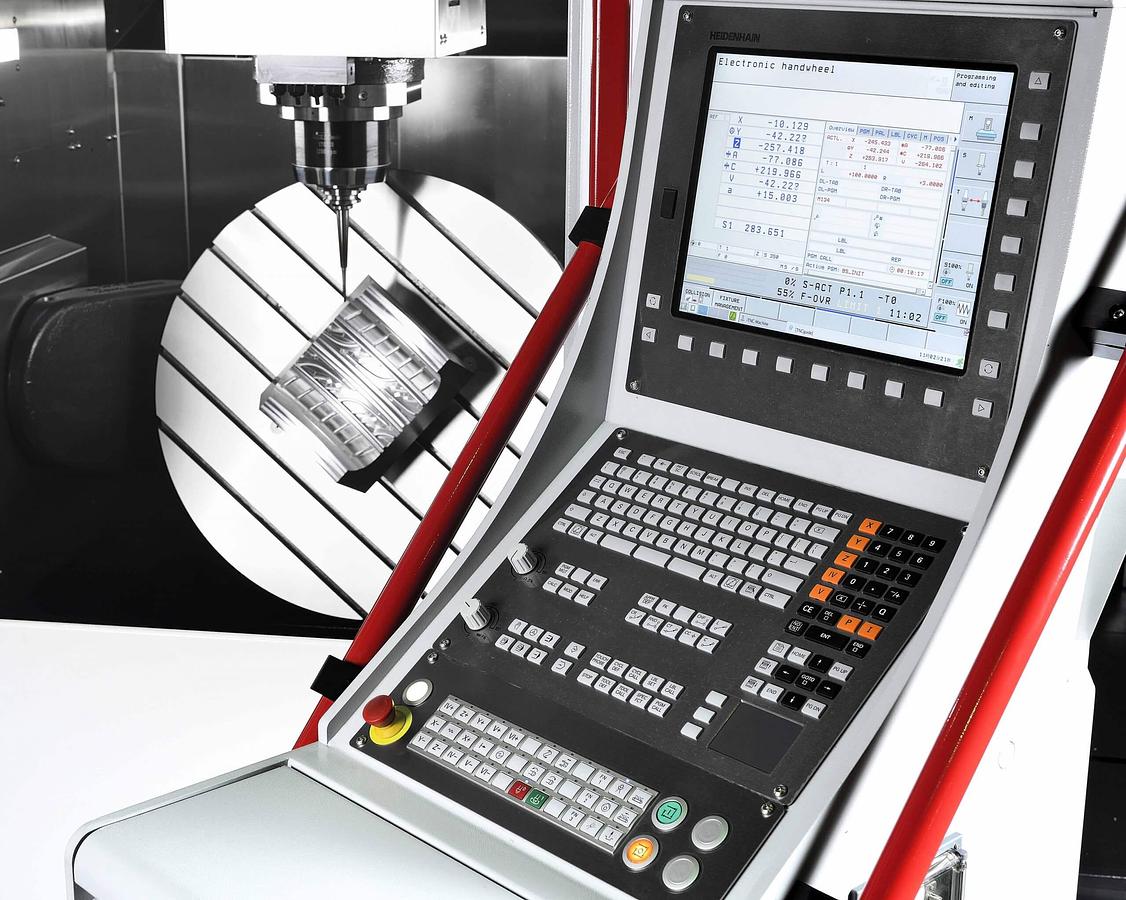

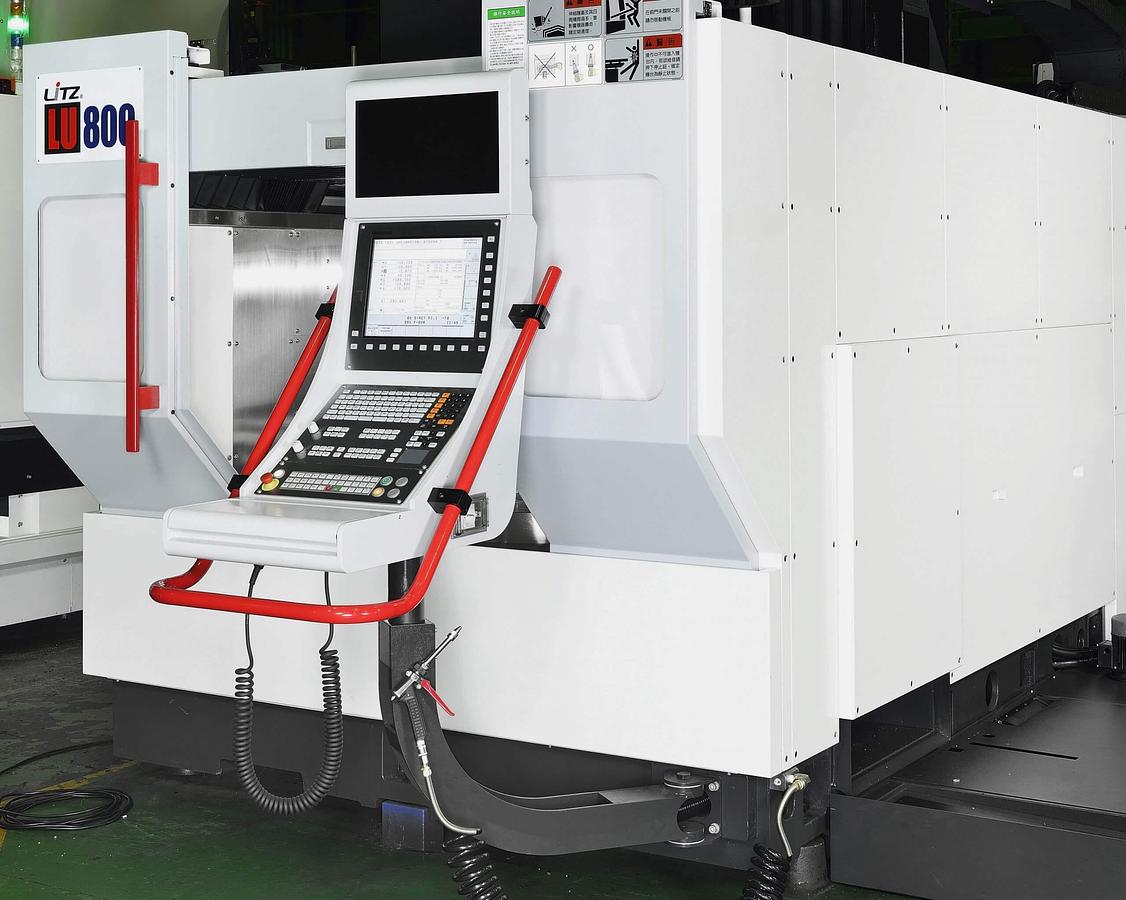

La Litz LU-800 è disponibile con i controlli Heidenhain iTNC e Siemens di ultima generazione. Entrambi i controllori sono leader nel mercato dei controllori NC e rappresentano la massima efficienza produttiva e la massima affidabilità nelle macchine automatizzate. Sia Heidenhain che SIemens sono indubbiamente i controllori più avanzati anche per la lavorazione a 5 assi.

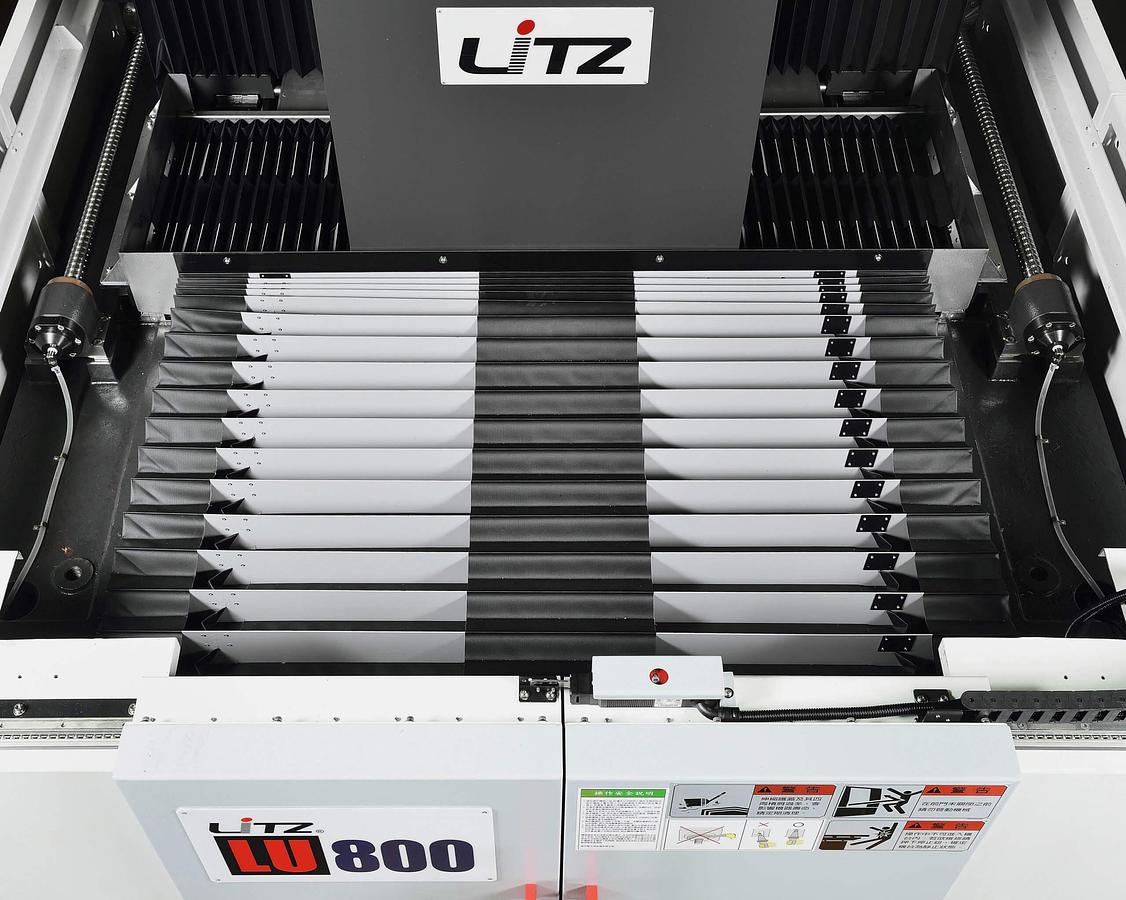

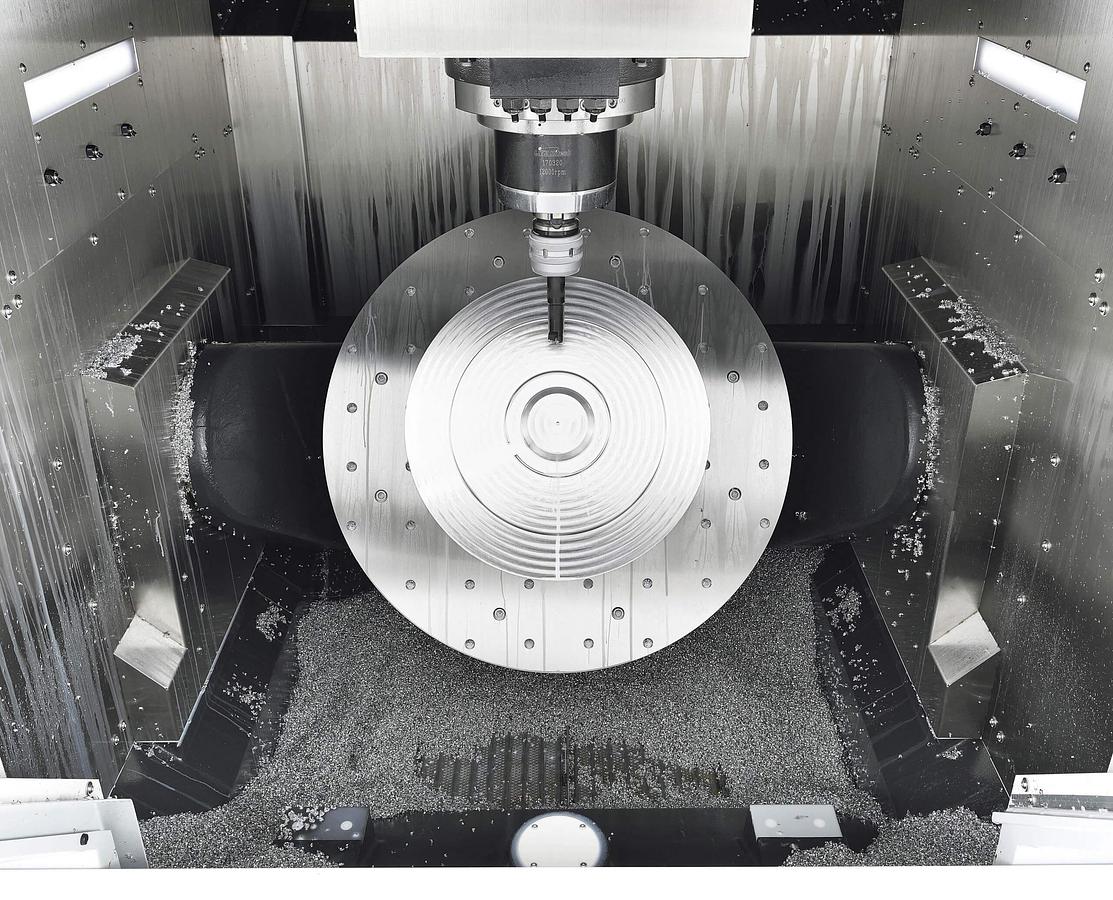

Il meccanismo di rimozione dei trucioli, progettato con cura nell'area di lavorazione, permette ai trucioli di scorrere agevolmente verso il basso. L'inclinazione impedisce inoltre l'accumulo di trucioli all'interno dell'area di lavoro , eliminando i tempi di fermo macchina. Inoltre, per la massima efficienza, è possibile installare, come optional, un sistema di lavaggio e un convogliatore di trucioli.
