Descrizione

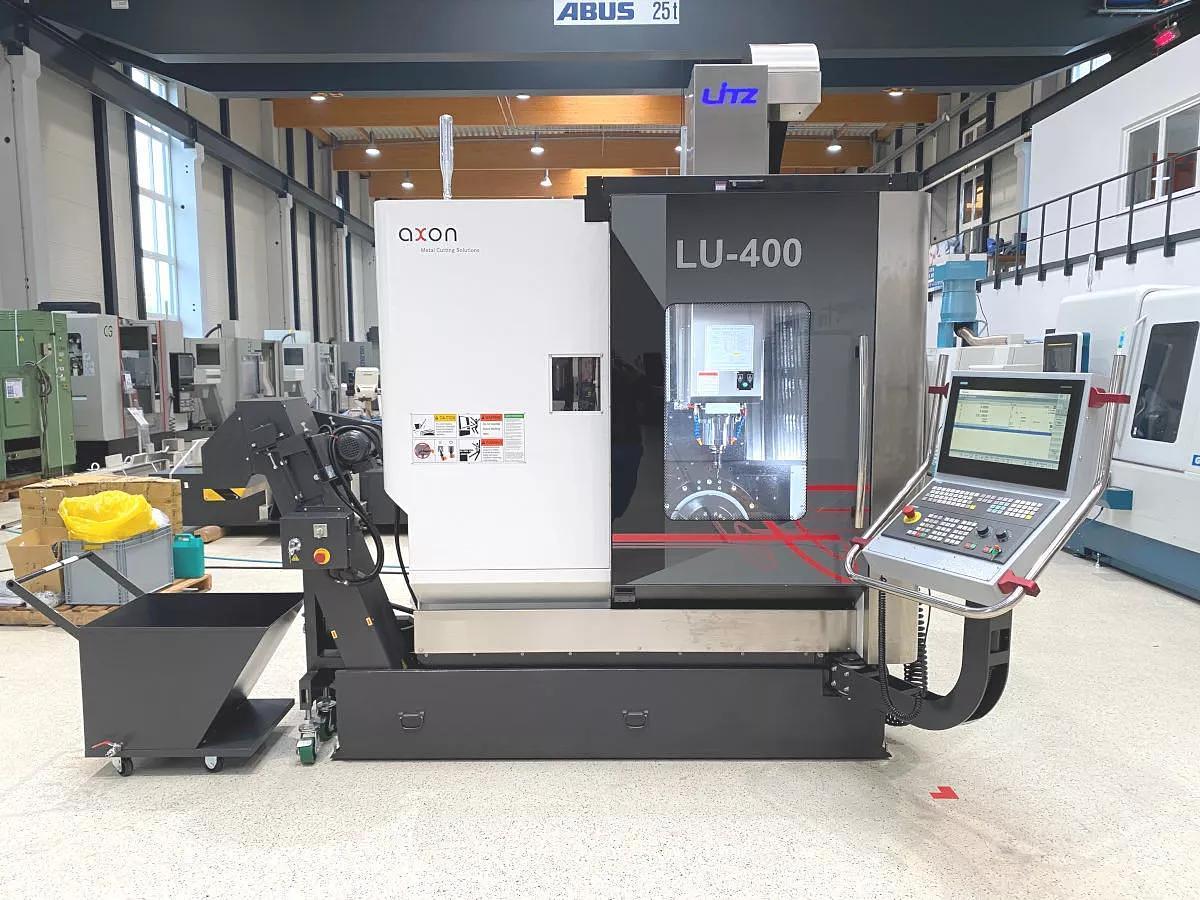

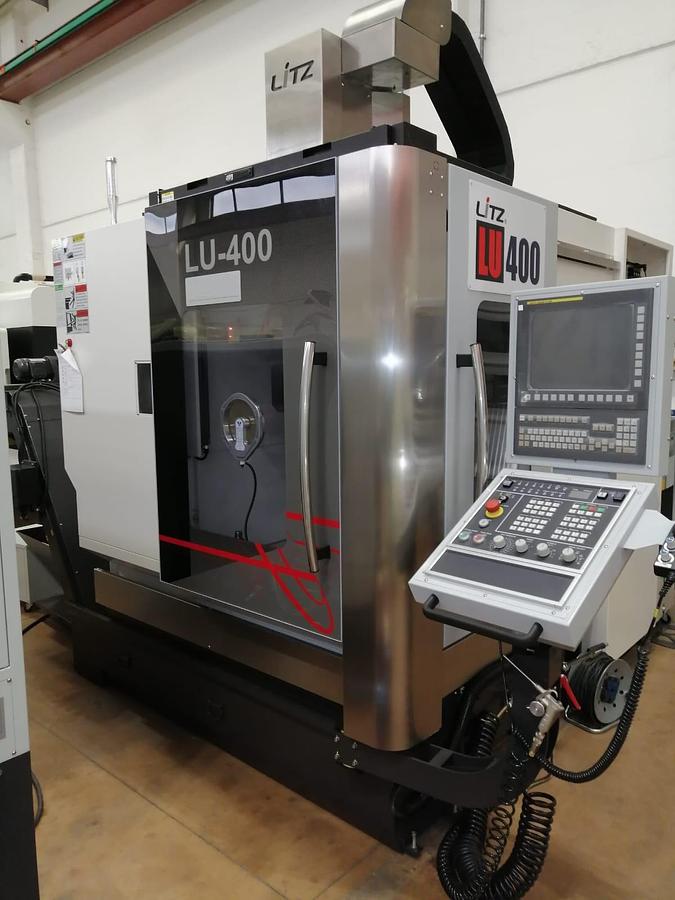

Centri di lavoro verticali a 5 assi serie LU pensati per lavorare con precisione e produttività particolari sulle 5 facce oppure per gestire lavorazioni di modelli o stampi complessi muovendo 5 assi simultaneamente.

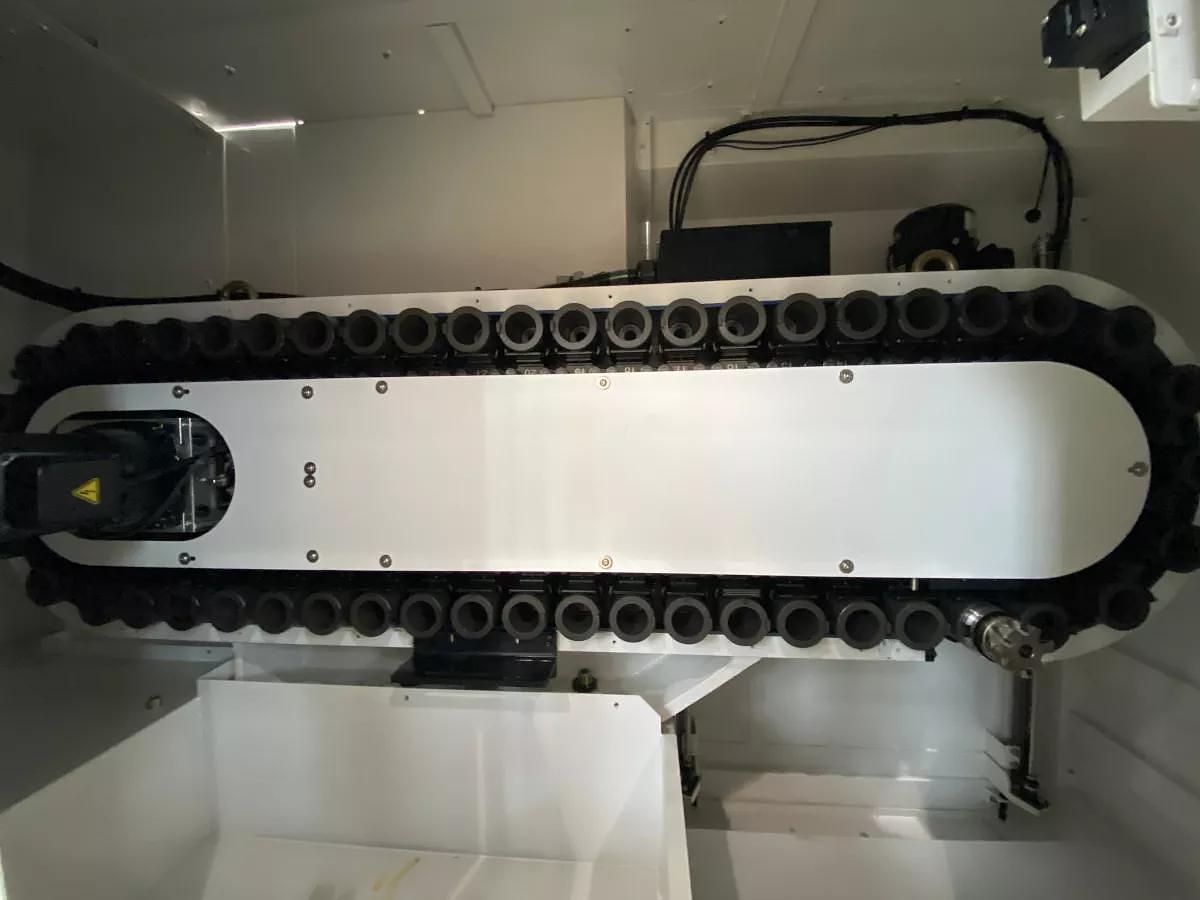

Dispongono di mandrini ad alta velocità con cono ISO-40 fino a 15.000 giri/min e soluzioni con magazzini utensili fino a 60 posti che permettono il caricamento e lo scaricamento utensile durante la lavorazione.
-Versioni a 5 assi pieni ed interpolanti con CNC Heidenhain
-Versione economica a 4 assi interpolanti + 1 di posizionamento (solo con Fanuc)
Litz Hitech rappresenta una realtà molto importante nel campo delle lavorazioni a cinque assi.
La serie LU dimostra proprietà di precisione tecnica decisamente migliorate, moderne tecnologie di controllo ed il miglior rapporto prestazioni / costi.

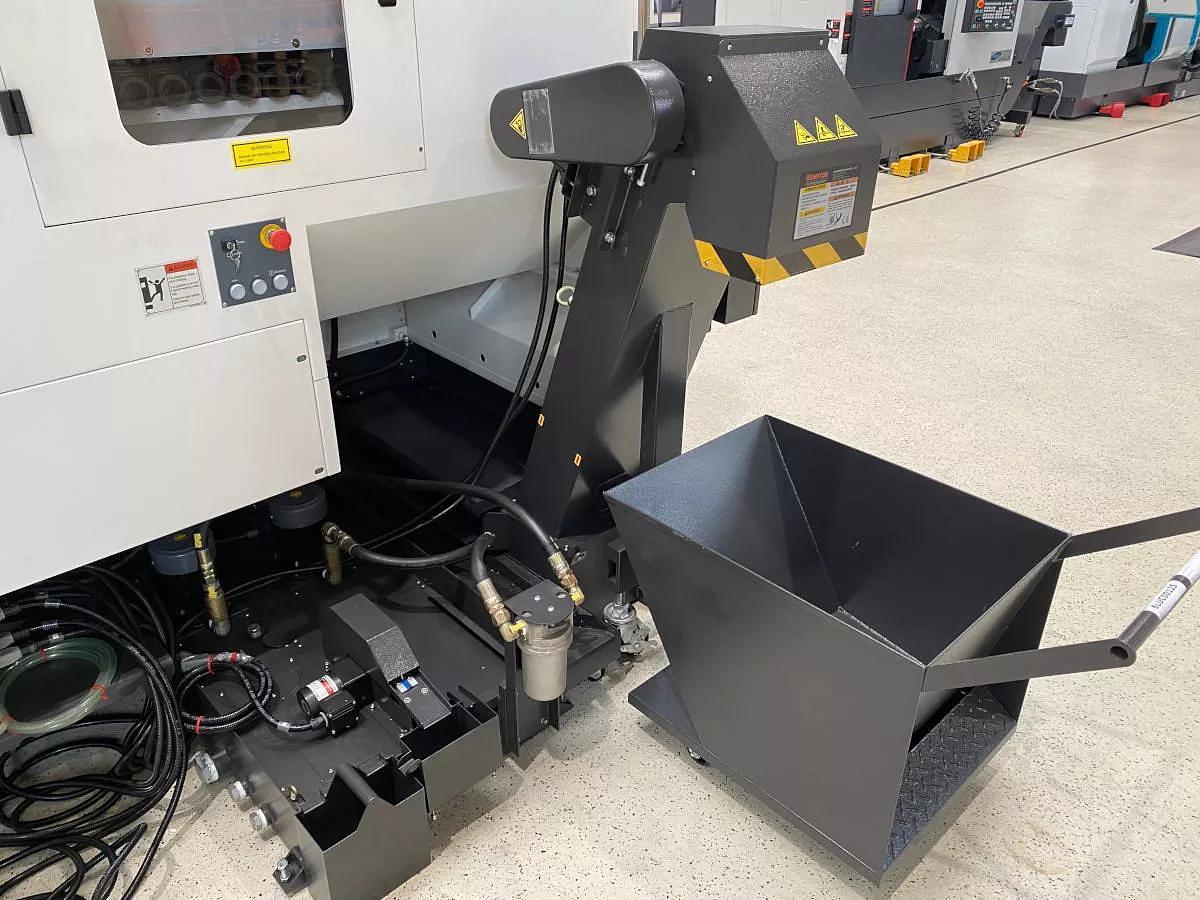

Facile accesso all'area di lavoro, comodo processo di rimozione del truciolo, design ergonomico, servoazionamento, compensazione sulla scala lineare ottica / encoder per tutti gli assi e sistema di misurazione diretta sono le caratteristiche intrinseche della macchina che rendono questo centro di lavoro a 5 assi un asso delle lavorazioni meccaniche complesse.

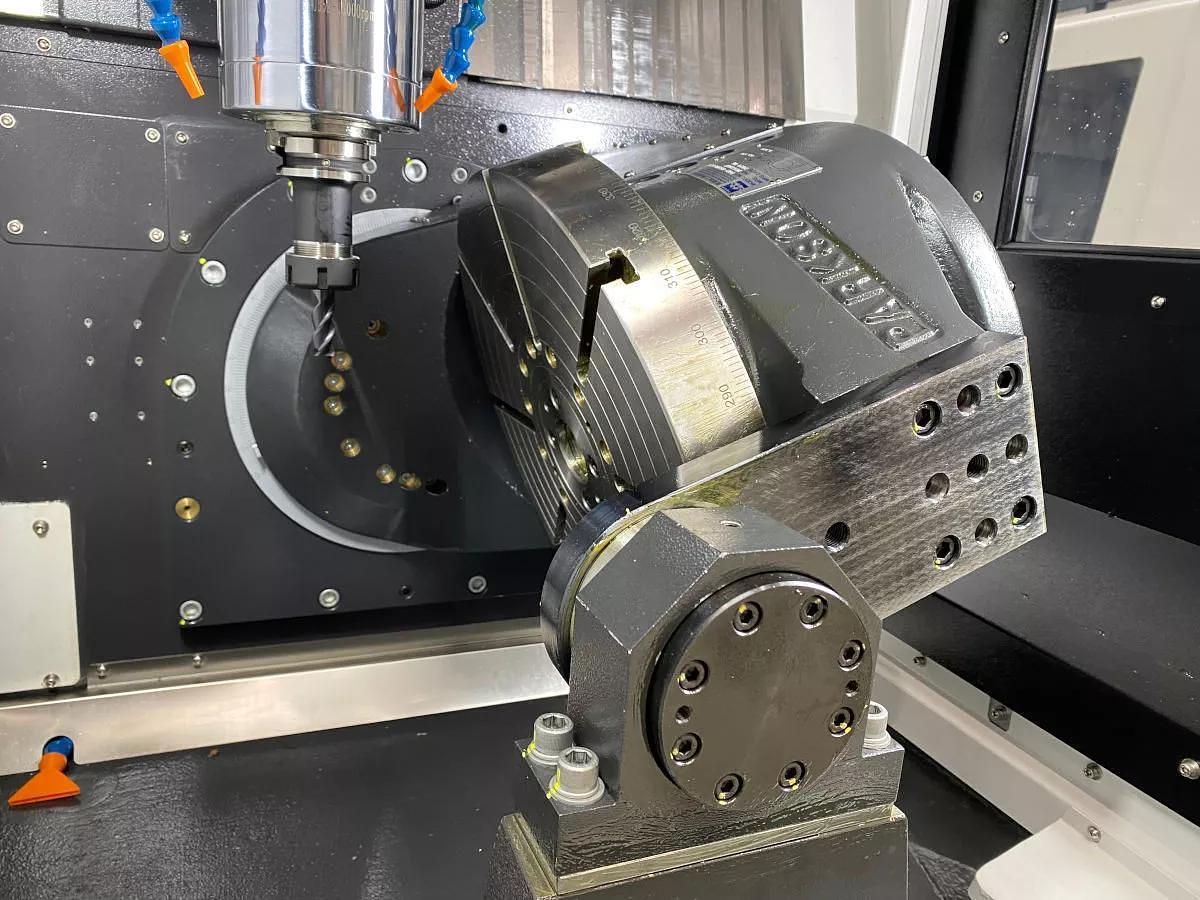

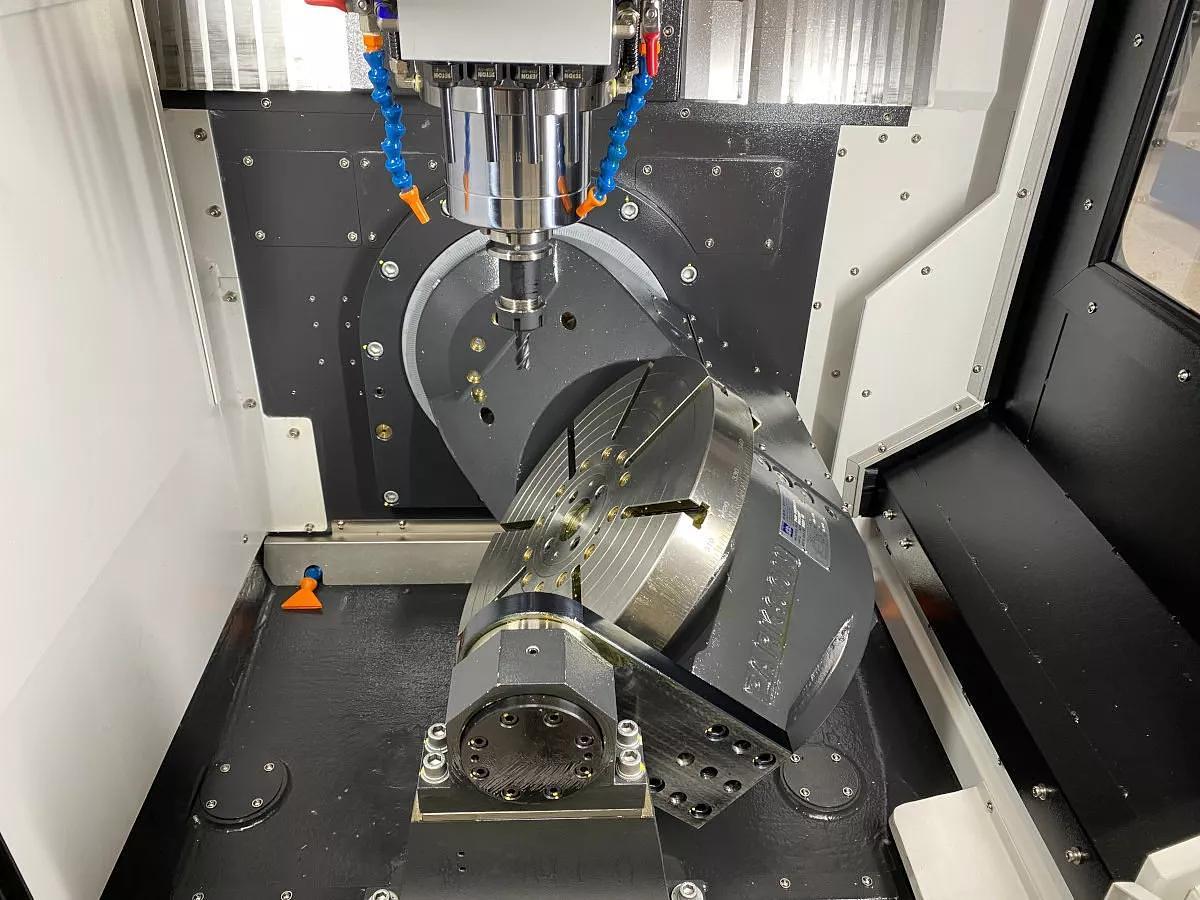

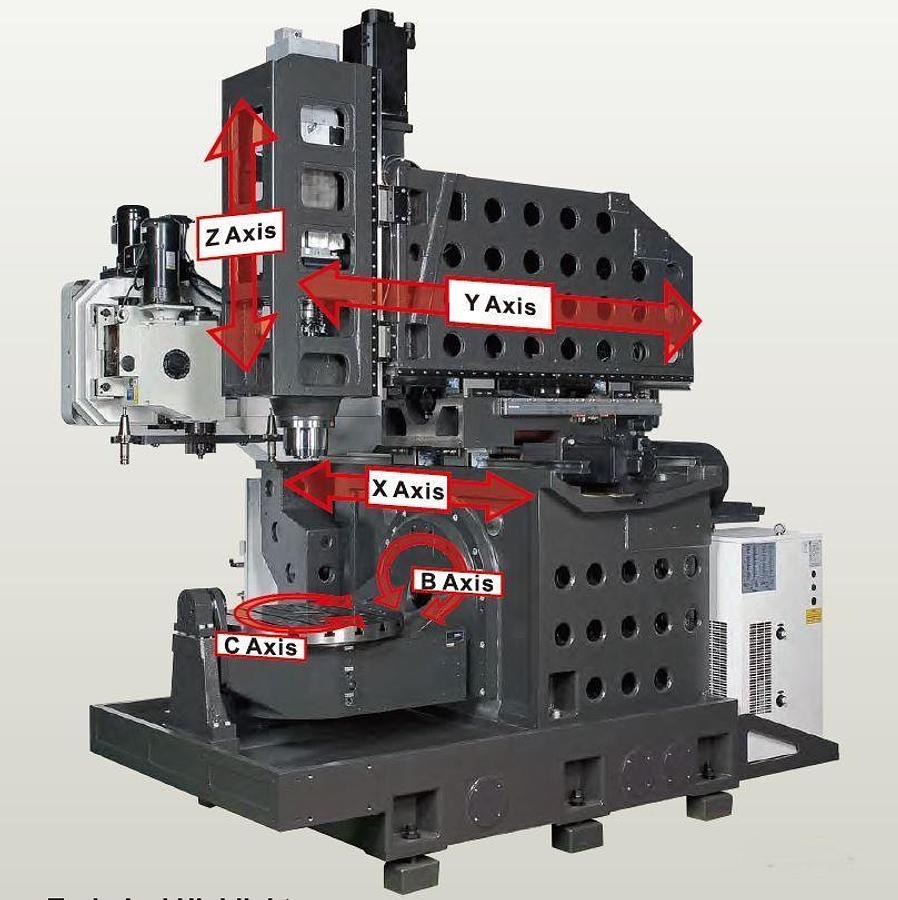

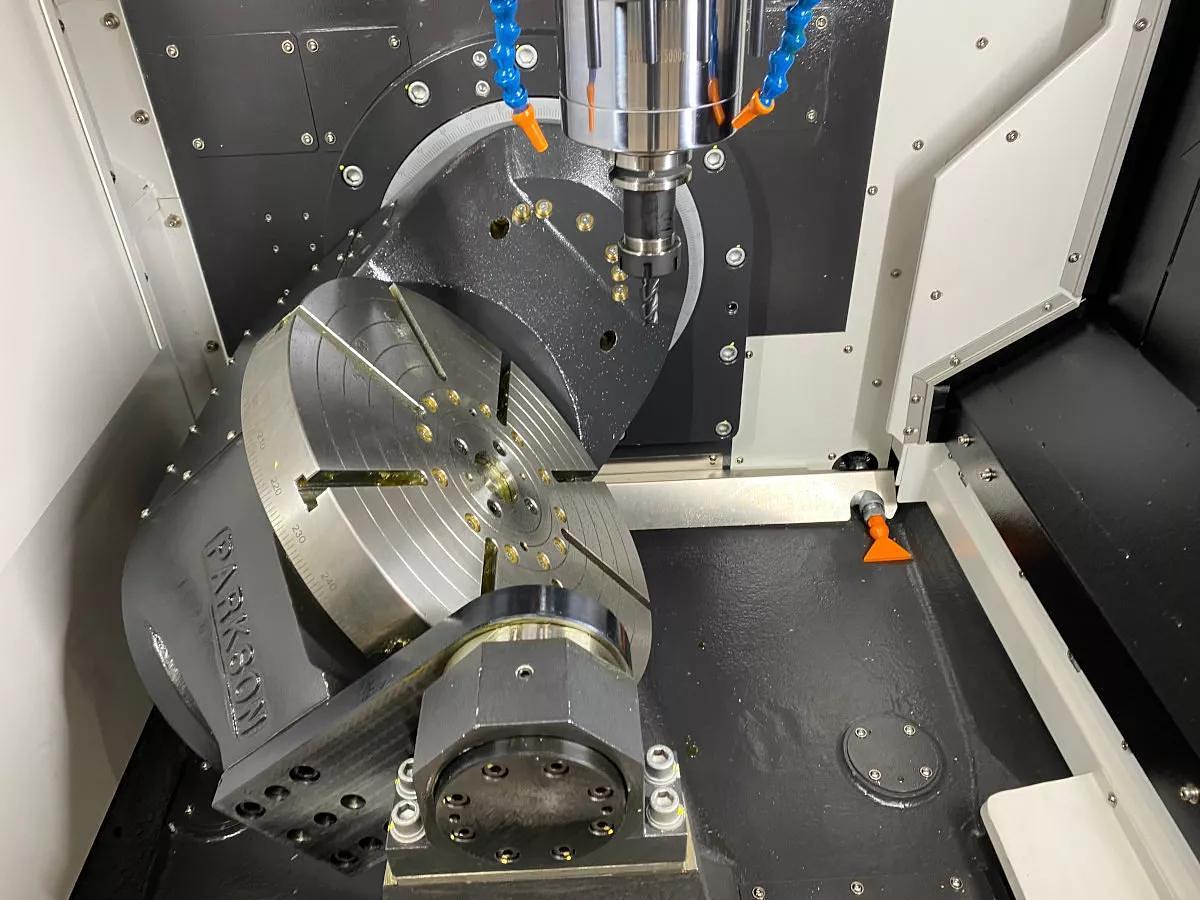

Il centro di lavoro a 5 assi LU-400 impiega un supporto rigido in ghisa per supportare la tavola girevole (assi B e C). Sugli assi X / Y / Z vengono utilizzate guide di scorrimento lineari, che garantiscono stabilità e precisione di lavorazione ottimali; la qualità della superficie ottenuta, garantisce al cliente la massima efficienza e soddisfazione del processo produttivo.
Mandrino potente: l'azionamento diretto fornisce una coppia fino a 70 Nm.
Sistema di azionamento ad alta precisione.
Nella lavorazione di pezzi di alta precisione, l'uso di tecnologie lineari migliora l'efficienza del processo e l'accuratezza della lavorazione. Queste macchine stabiliscono nuovi standard attraverso un design robusto e compatto; l'eccellente ripetibilità e le massime prestazioni dinamiche sono rese possibili dall'uso di componenti di alta tecnologia e da elevate velocità di taglio.
Gli assi X / Y / Z possono essere dotati di righe ottiche per determinare rapidamente la deformazione risultante da movimenti ad alta velocità, mentre l'offset della temperatura viene ritrasmesso al dispositivo di controllo per eseguire la compensazione. Questa funzione è particolarmente adatta per la lavorazione di pezzi di precisione. La linea ottica è dotata di un dispositivo pneumatico per la protezione contro l'inquinamento da polvere e nebbia d'olio, che garantisce precisione e aumenta la durata del sistema.
Specifiche
Produttore | LITZ |
Modello | LU-400 |
Condizione | Nuovo |
DISPONIBILITA' A MAGAZZINO | 1 nr |

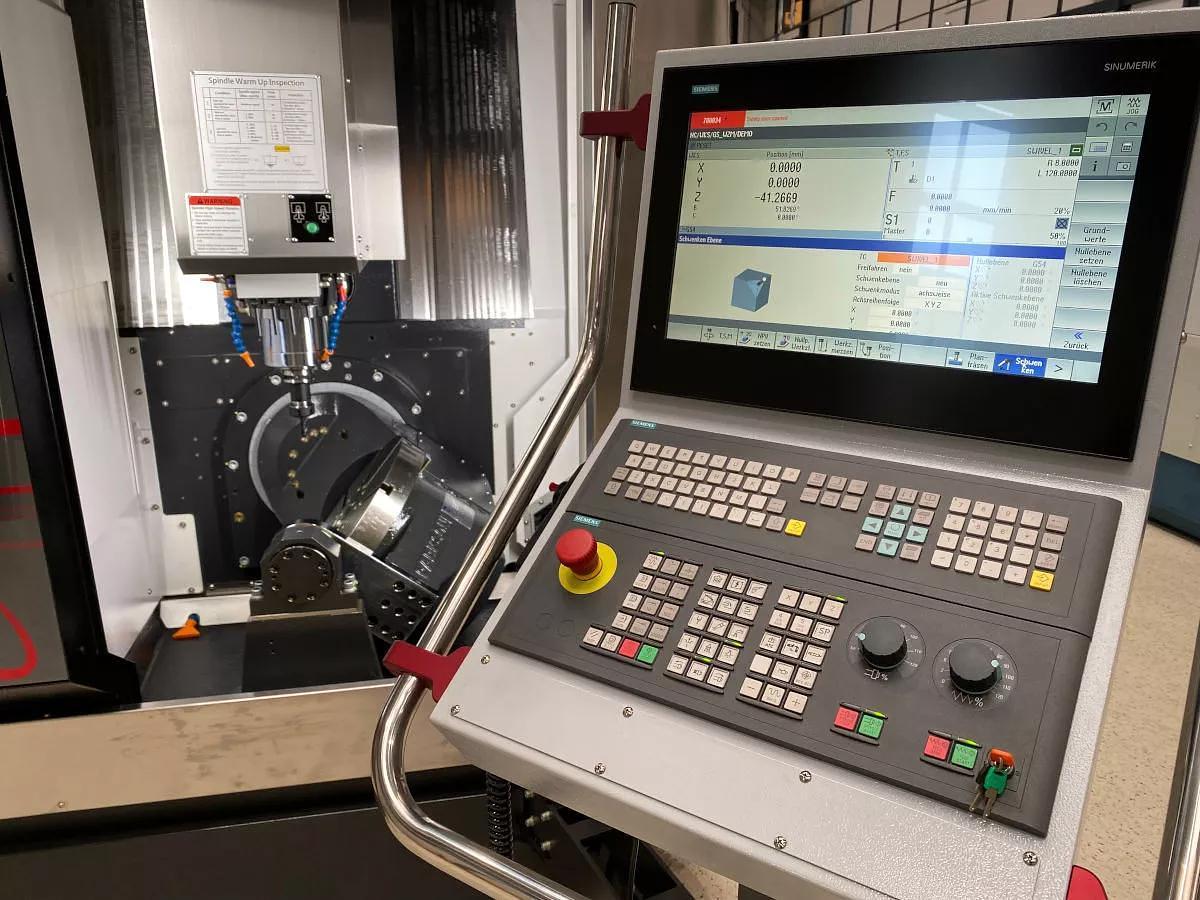

CNC | FANUC 0i-MF Plus |
Altri CNC | Heidenhain, Siemens |
Corsa asse X | 400 mm |
Corsa asse Y | 350 mm |
Corsa asse Z | 350 mm |

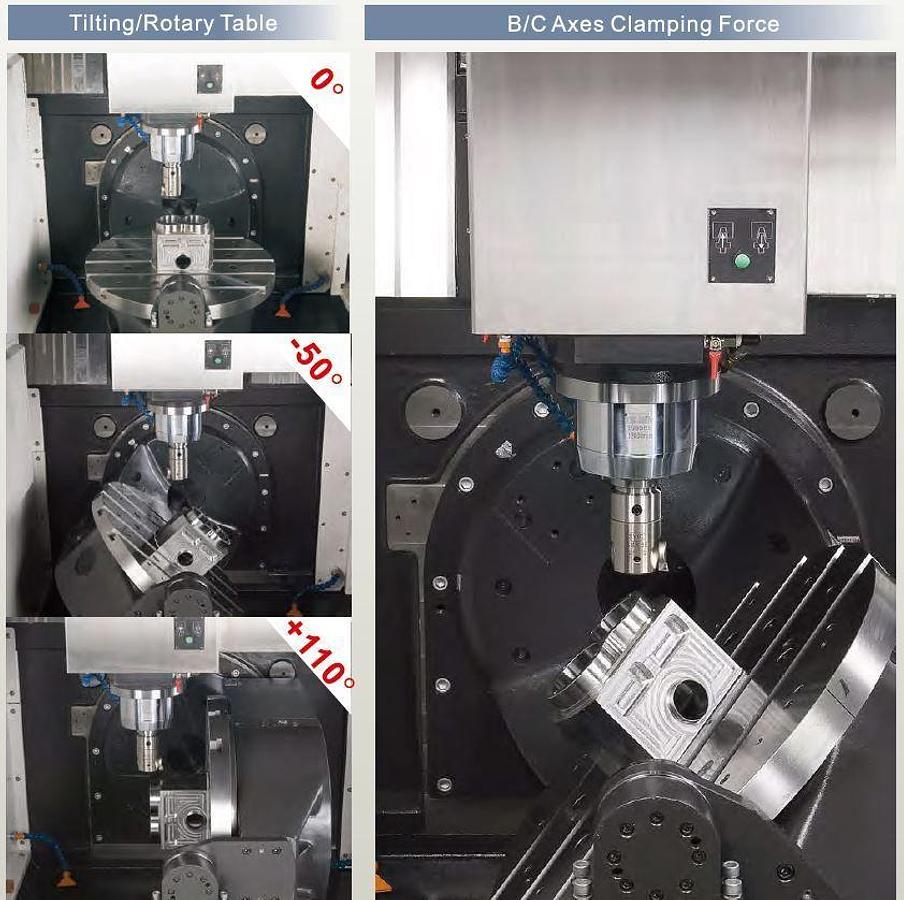

Corsa asse A | -50° ~ +110° |
Corsa asse C | 360° |
Dimensioni tavola | Φ450 mm |
Magazzino utensili | 48 nr |
Dimensioni utensile ØxL | 75(127)x250 mm |
Cono portautensili (mandr) | ISO 40 DIN69871 |
Potenza motore mandrino | 7,5 / 11 kW |
Velocità rotazione | 12000 min-1 |
