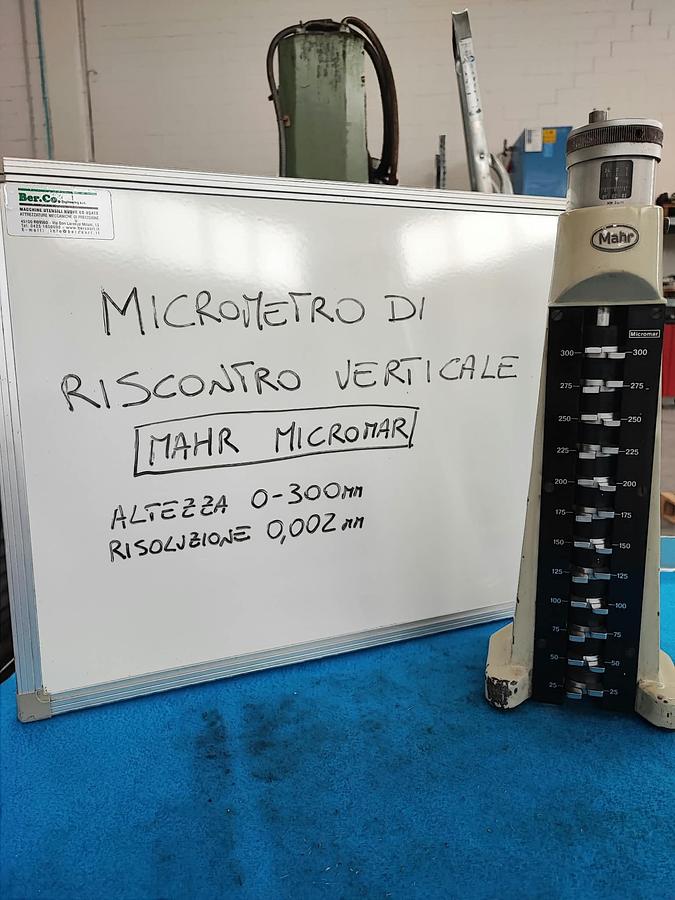

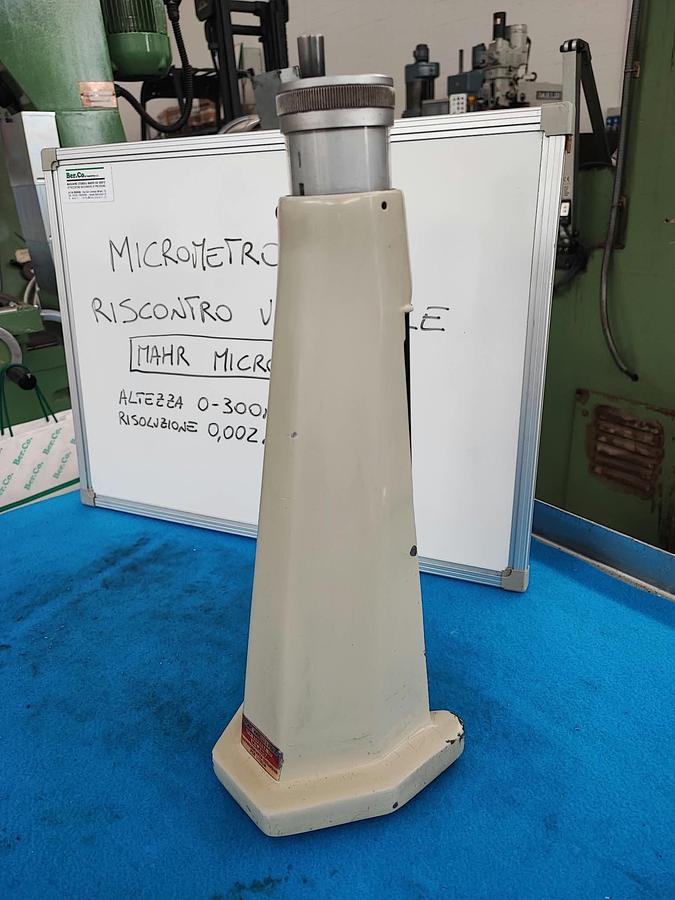

MAHR MICROMAR 816S Micrometro universale per altezze

Questo strumento è un riscontro d'altezza a blocchetti interni (noto anche come colonna micrometrica di azzeramento). Serve per impostare o verificare quote di precisione millesimale (0,001 mm) senza dover comporre ogni volta i blocchetti di riscontro (blocchetti Johansson).

FUNZIONAMENTO:

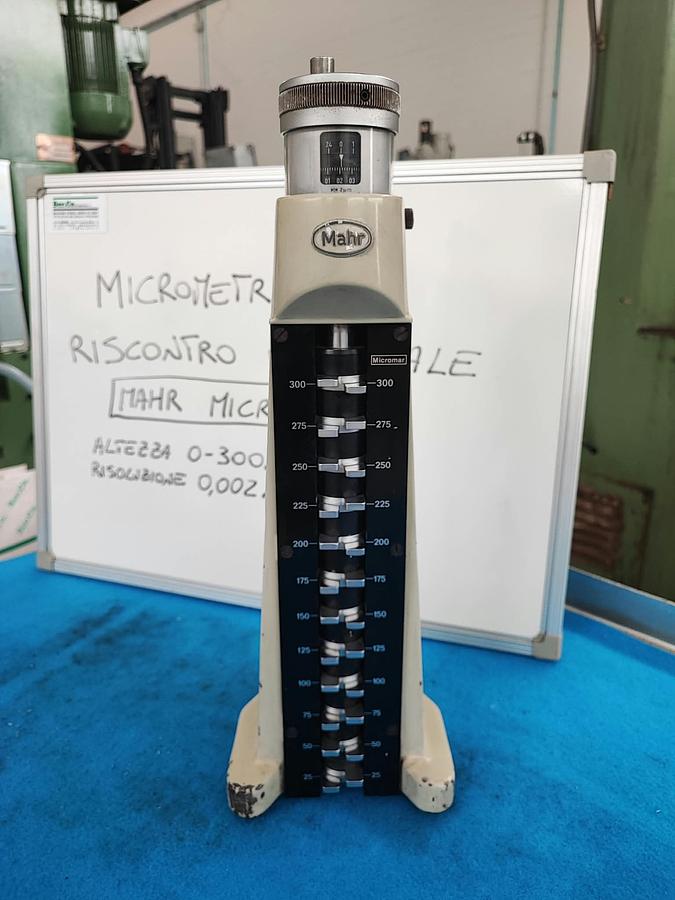

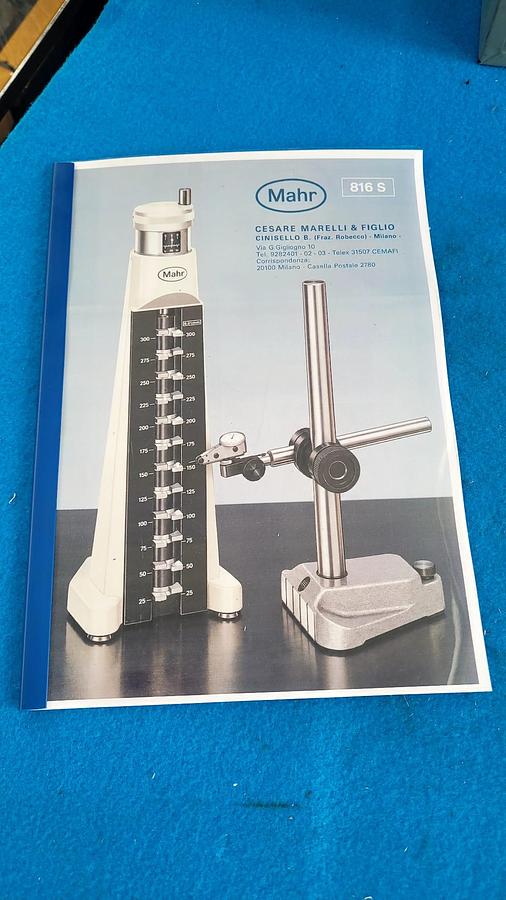

1. La struttura fondamentale: la colonna centrale è composta da una serie di blocchetti di misura in acciaio speciale, sovrapposti l'uno sull'altro a intervalli fissi e noti (in questo caso, ogni 25 mm).

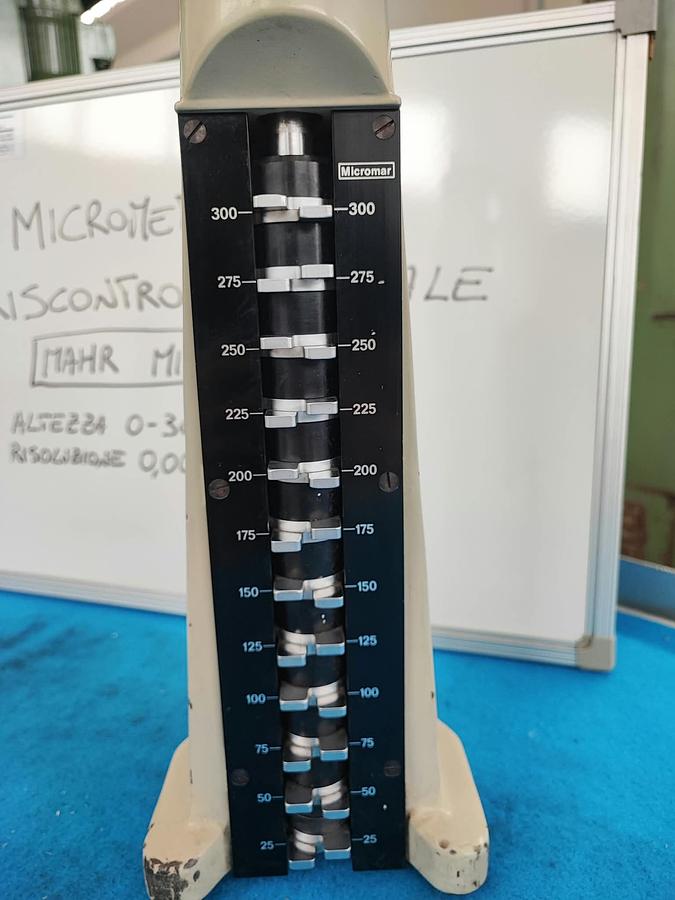

• Ogni blocchetto sporge sia verso destra che verso sinistra, offrendo due facce rettificate (superiore e inferiore).
• Queste facce servono come superficie di contatto per azzerare o misurare con un comparatore millesimale o un tastatore.

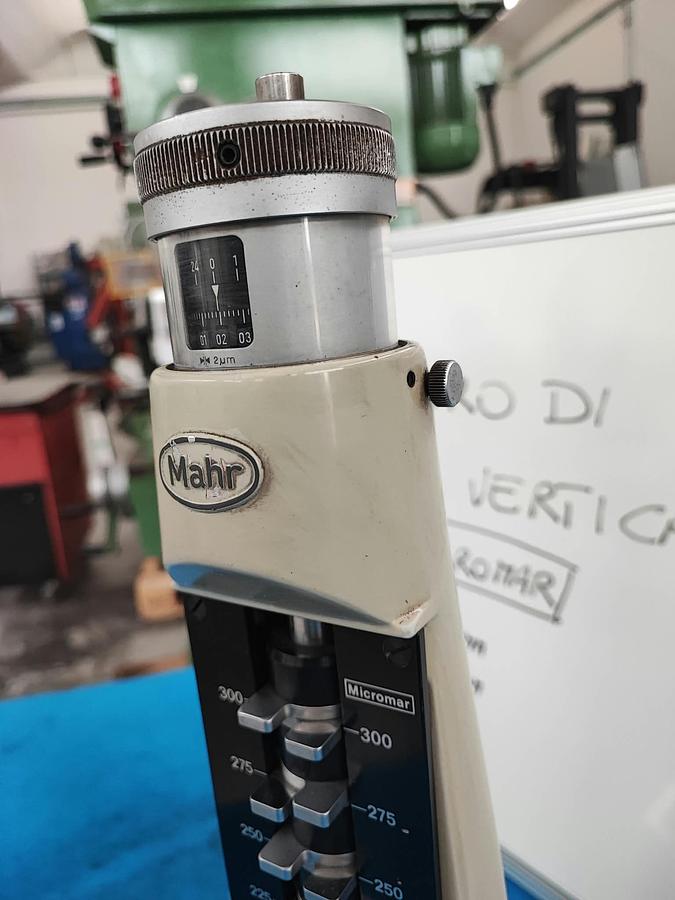

2. Il movimento micrometrico (Regolazione fine): sebbene i blocchetti abbiano posizioni fisse a step di 25 mm, l'intera colonna centrale può alzarsi o abbassarsi tramite una vite micrometrica di precisione posizionata solitamente sulla parte superiore dello strumento.

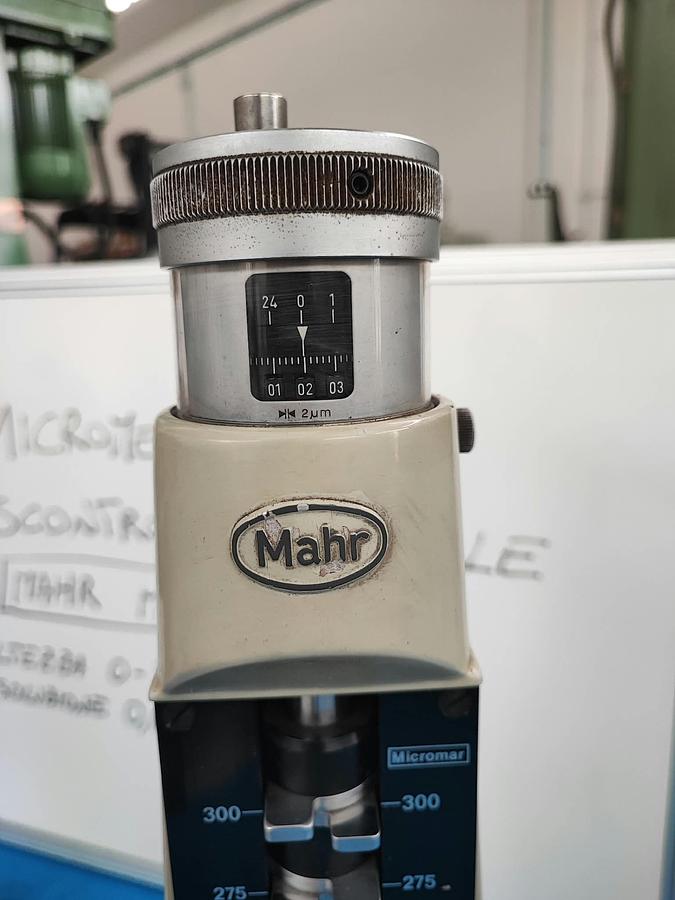

• Il tamburo micrometrico: Ruotando la manopola superiore, sposti l'intera colonna per coprire le frazioni millimetriche intermedie (da 0 a 25 mm).
• La lettura totale: La quota finale si ottiene sommando il valore del blocchetto di partenza (es. 150 mm) al valore impostato sul tamburo micrometrico superiore.

3. Come si effettua l'azzeramento o il controllo. Nella pratica di officina, il funzionamento segue questi passaggi:

1. Posizionamento: Si appoggia il riscontro su un piano di riscontro in granito (perfettamente liscio e pulito) a fianco di un misuratore d'altezze con tastatore.
2. Impostazione della quota: Se devi impostare, per esempio, una quota di 162,350 mm, prenderai come riferimento il blocchetto contrassegnato con 150 e, tramite la manopola superiore, sposterai la colonna verso l'alto di altri 12,350 mm (leggendo il valore sul tamburo micrometrico).
3. Azzeramento dello strumento esterno: A questo punto, porti il tastatore del tuo misuratore d'altezza a contatto con la faccia del blocchetto dei 150 mm. Lo strumento esterno registrerà la quota esatta di 162,350 mm con precisione millesimale, pronto per misurare il pezzo meccanico reale.
