Tornio parallelo CMT URSUS 250x2000x105 | Parzialmente revisionato

Tornio parallelo parzialmente revisionato

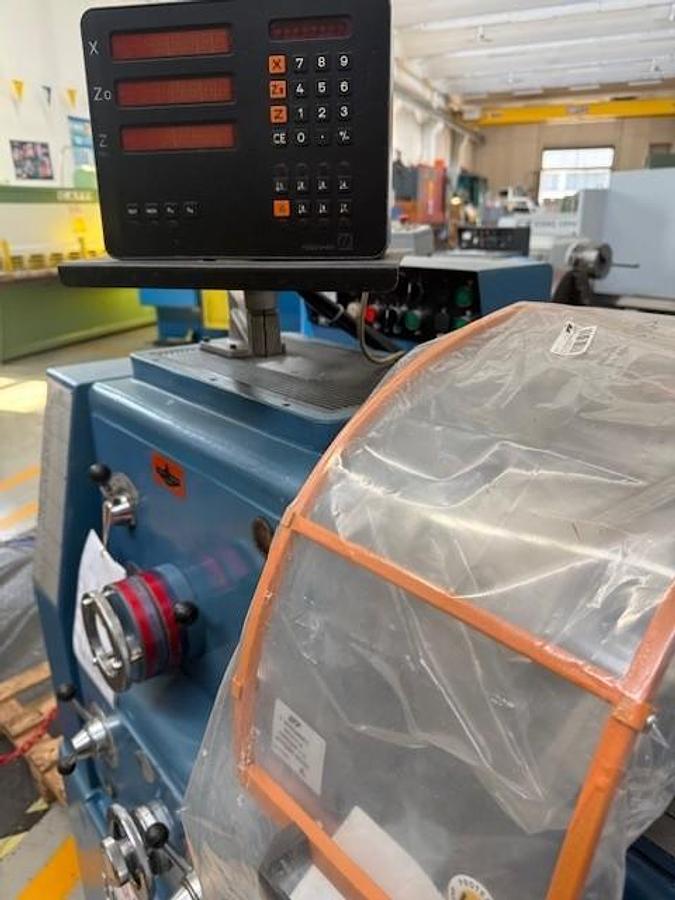

con VISUALIZZATORE DI QUOTE A 3 ASSI HEIDENHAIN

GARANZIA: 6 MESI DALL'INSTALLAZIONE

ACCESSORI MACCHINA:

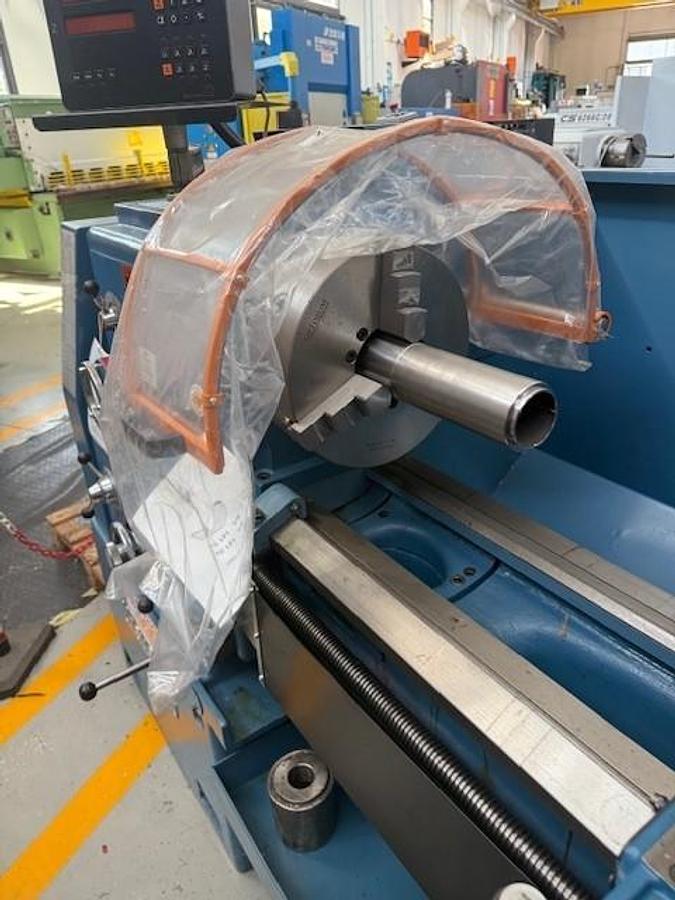

-Autocentrante D.315 mm

-Contropunta

-Lunetta fissa

-Lunetta mobile

-Torretta tipo C completa di cartelle

-Rapidi

-Manuale d'uso

LAVORI ESEGUITI:

• Smontaggio totale della macchina, cambio cuscinetti di volata e ritardi
• Macchina con frenatura regolabile mandrino
• Revisione frizioni cambio cuscinetti
• Revisione pompa di lubrificazione testa
• Smontaggio grembiale totale cambio chiocciola vite madre
• Sostituzione pompa di lubrificazione carro trasversale
• Raschiettatura e rettifica carri e rispettivi lardoni accoppiati
• Allineamento contropunta con asse mandrino
• Confermiamo motore a due velocità per aumentare la gamma normale
• Sostituzione pompa refrigerante
• Verniciatura
• Montaggio protezione antinfortunistica al mandrino con microinterruttore nuovo
• Montaggio protezione avvolgibili barre nuove

CARATTERISTICHE TECNICHE:

Struttura

-Bancale in fusione di ghisa tipo Meehanite, con guida prismatica e piana temprata e rettificata, vincolato ai piedi

-Testa porta mandrino vincolata direttamente al bancale.

Testa Mandrino

-Mandrino con attacco Cam-Lock   supportato con due cuscinetti a rulli conici di alta precisione.

-Cambio a 16 velocità ottenuto tramite alberi ed ingranaggi cementati, temprati e rettificati

-Lubrificazione continua del cambio e della scatola avanzamenti

-Avviamento, inversione e fermata con gruppo frizioni meccaniche a dischi e freno elettromagnetico azionato da una delle due leve previste sulla macchina, una in prossimità della testa e l’altra mobile sul carro. Le leve sono protette contro manovre accidentali di avviamento.

Scatola Avanzamenti

-Consente di effettuare filettature Metriche, Whitworth, Modulari e Diametral Pitch

-Avanzamenti longitudinali e trasversali

-Comandi di filettatura o avanzamento selezionabili in maniera indipendente con blocco di sicurezza.

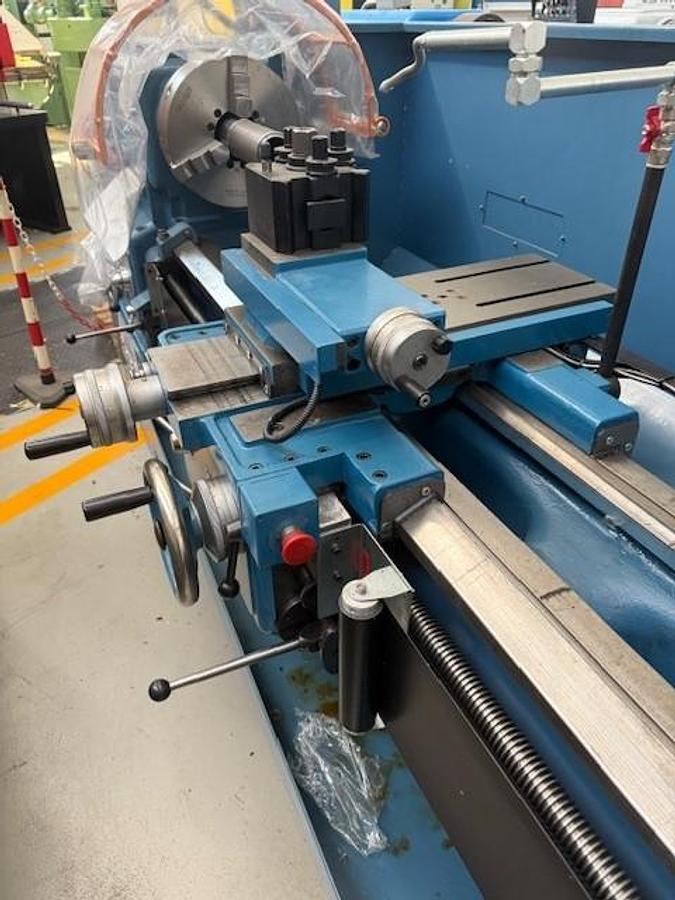

Carro – Slitta - Grembiale

-Scorrimento longitudinale su due guide prismatiche (anteriore a V rovescio posteriore piana)

-Scorrimento trasversale su guida a coda di rondine

-Lubrificazione delle superfici a mezzo pompa comandata elettricamente.

-Comandi innesti e movimenti longitudinali per mezzo di volantini e leve cromati.

-Volantino per spostamenti trasversali completo di nonio

-Sgancio avanzamento automatico di sicurezza in caso di carichi di lavoro eccessivi. Lo stesso dispositivo, in presenza dei puntali di arresto, consente il disinnesto automatico dell’avanzamento con ripetibilità di 0,01 mm. Possibilità di taratura del carico mediante un pomolo.

-Predisposizione sul carro per il montaggio della lunetta mobile.

Controtesta

-Scorrimento sulle due apposite guide, una prismatica ed una piana, temprate e rettificate.

-Bloccaggio al bancale tramite leva ad eccentrico ed ulteriore con vite

-Spostamento trasversale regolabile per eseguire pezzi conici

-Avanzamento cannotto manuale per mezzo di volantino completo di nonio graduato

Impianto refrigerazione utensili

-Vasca refrigerante dotata di ruote ed elettropompa

-Impianto refrigerazione utensili a bordo macchina.
