GOODWAY GLS-2800Y

Tornio CNC a 4 assi con guide a rulli

"GOODWAY mod. GLS-2800Y”

con utensili motorizzati e asse Y

Grazie alla più recente tecnologia per macchine utensili e componenti di alta qualità, GOODWAY vi presenta i nuovi centri di tornitura CNC ad alta velocità della serie GLS-2800 / GLS-3300. Questa serie si basa su guide lineari ad alta precisione e offre fori di grandi dimensioni, elevata potenza, taglio rapido e molto altro, per offrirvi soluzioni di lavorazione con elevata efficienza di taglio. Inoltre, la serie GLS-2800 / GLS-3300 è dotata di torretta motorizzata opzionale, asse C, asse Y, contromandrino e varie apparecchiature di automazione per raggiungere una gamma completa e soddisfare facilmente le vostre esigenze di lavorazione di oggi e di domani.

CARATTERISTICHE

• Banco inclinato ad alte prestazioni con guide lineari; capacità barra Ø75 mm / Ø90 mm.
• Funzionalità complete di tornitura e fresatura con torretta portautensili motorizzata, asse Y e contromandrino.

Struttura ad alta rigidità

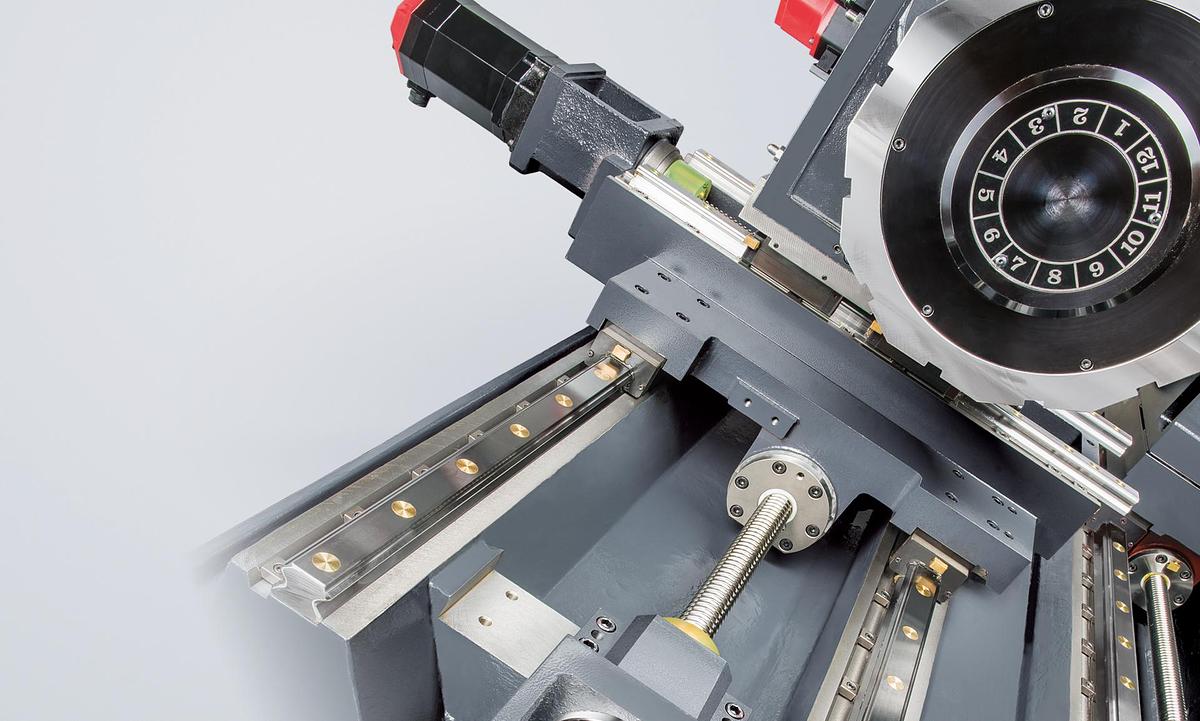

• Per garantire il controllo ottimale e un movimento efficiente, negli assi X e Z viene utilizzata una guida lineare ad alta precisione.

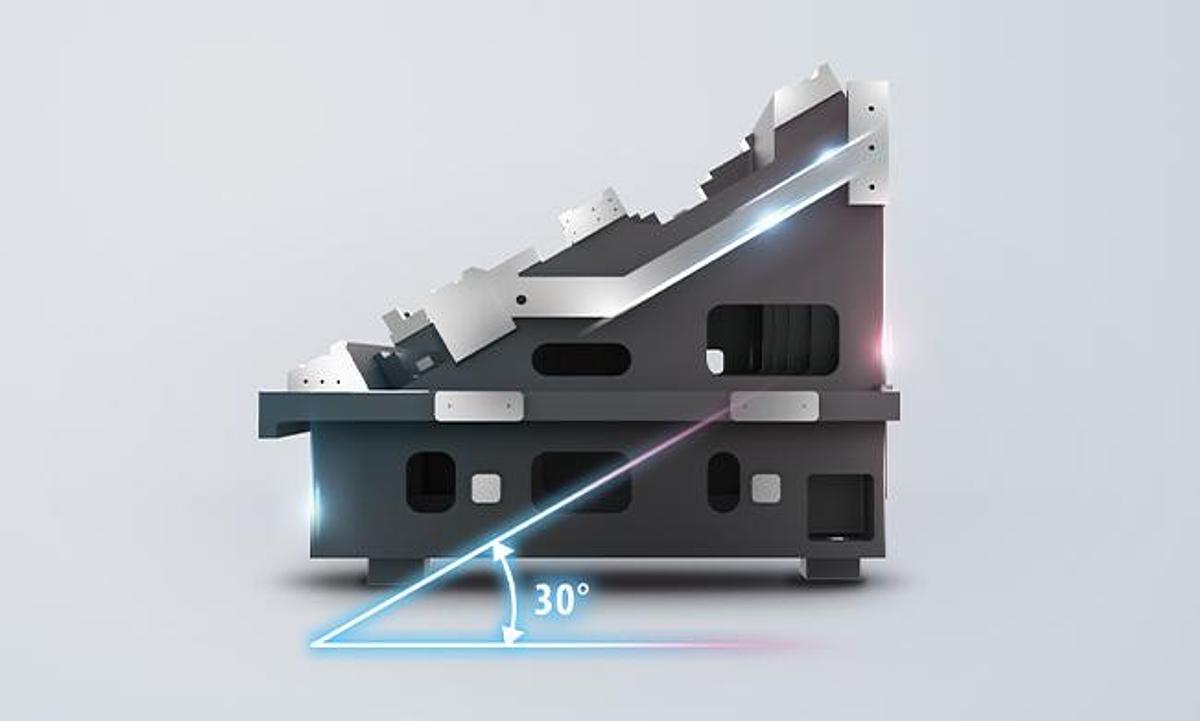

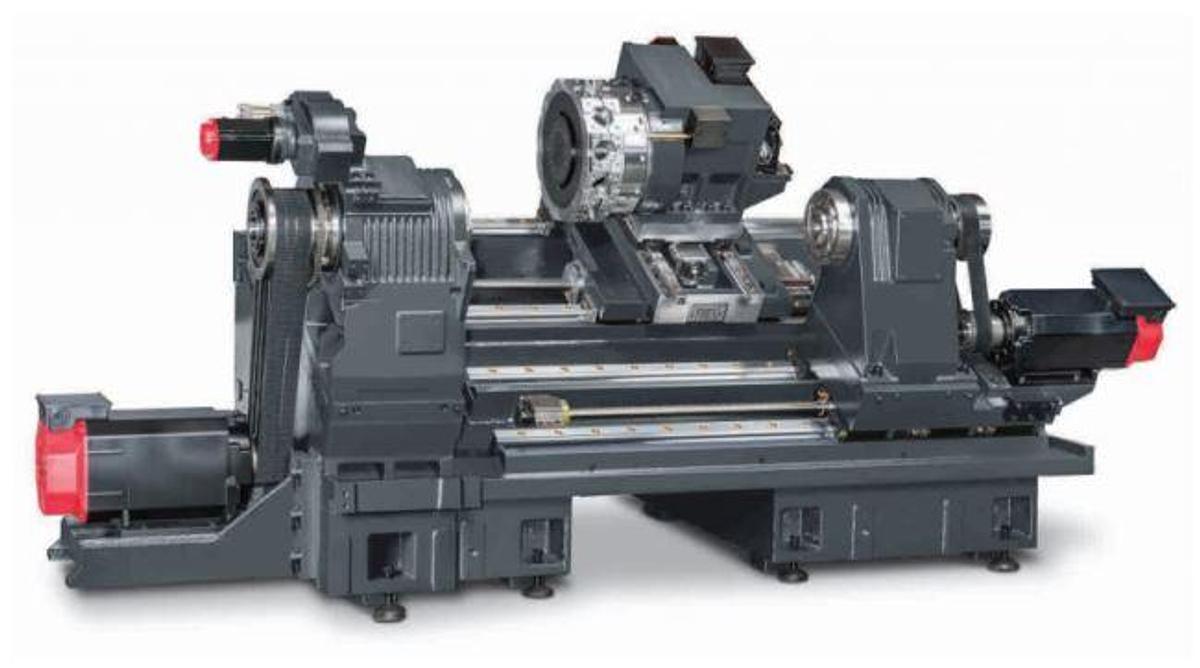

• Il design del pianale inclinato di 30° con baricentro basso garantisce la massima rigidità strutturale.

La massima potenza di lavorazione

• Il motore del mandrino ad alta potenza da 18,5 kW garantisce una robusta capacità di taglio pesante ( GLS-2800 : 15 kW).
• La torretta servoassistita a 12 stazioni consente rapidi cambi utensile e garantisce un'eccezionale rigidità di taglio per tagli ad alte prestazioni.

Funzionamento intuitivo

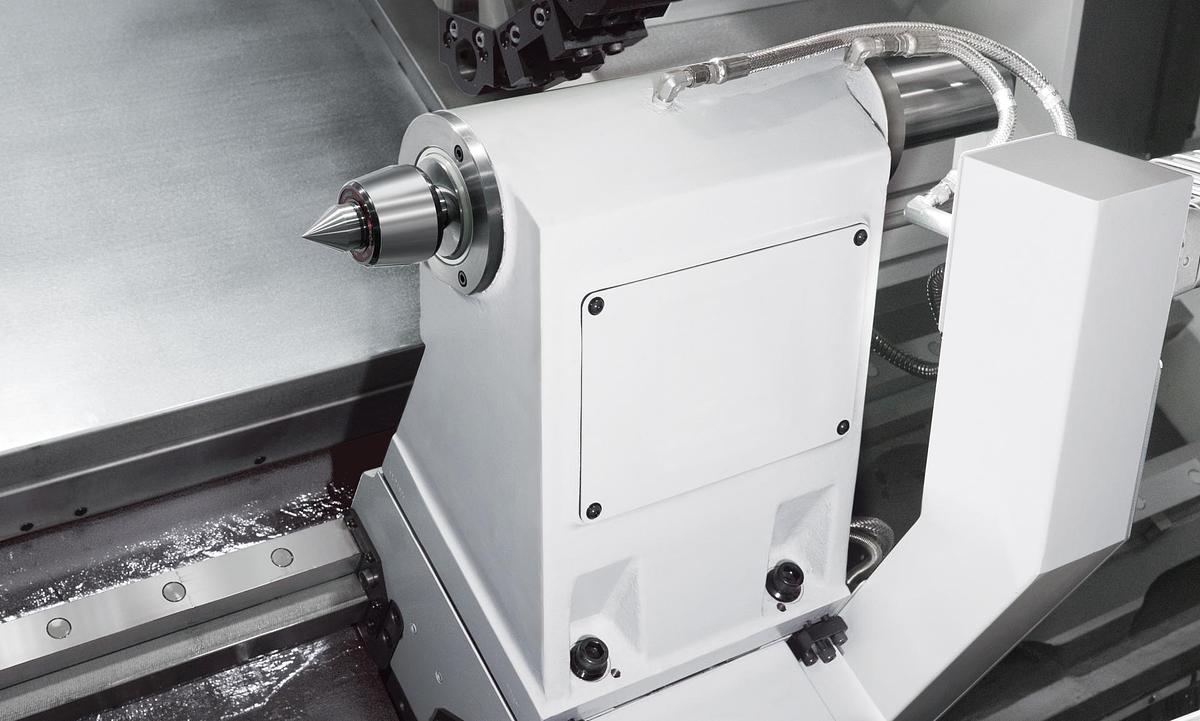

• Contropunta programmabile ad alta efficienza con contropunta girevole MT#4.

Lavorazione integrata

• Torretta portautensili motorizzata opzionale a 12 o 16 stazioni con velocità degli utensili motorizzati fino a 6.000 giri/min.

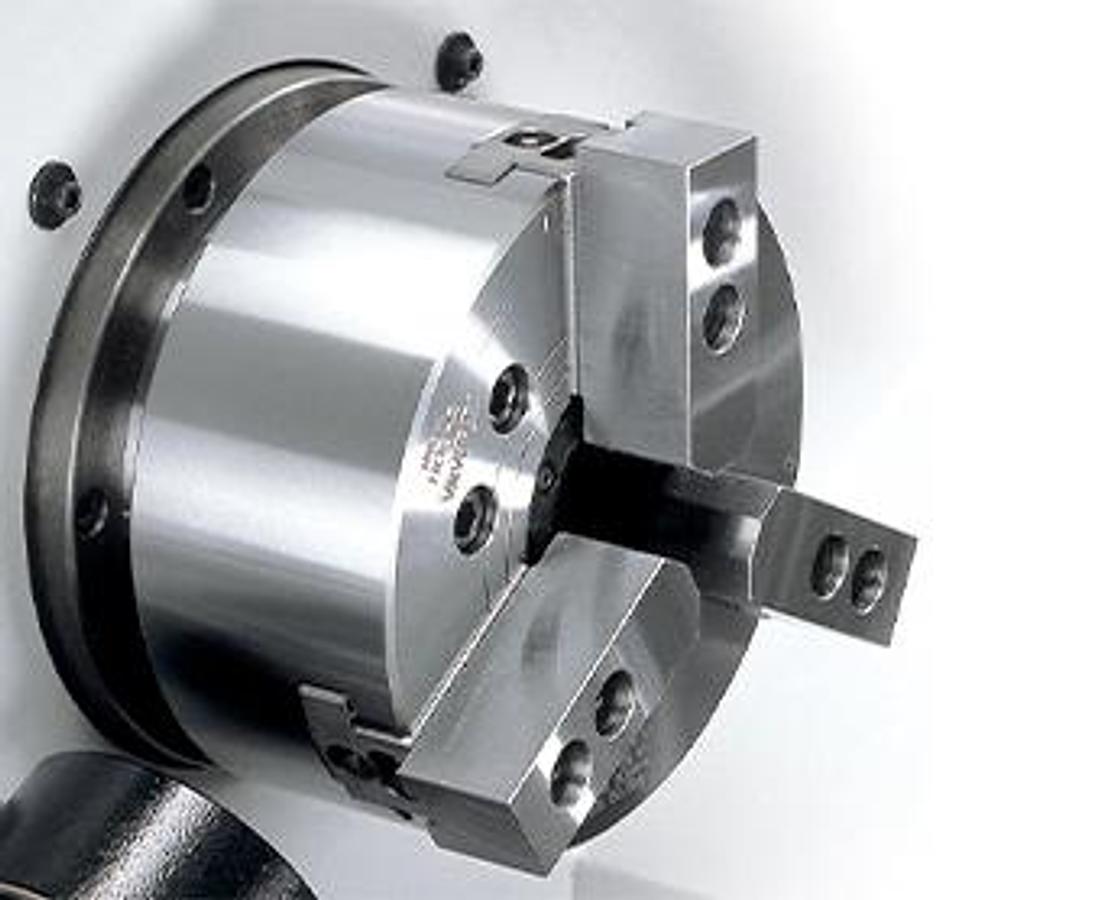

• Contromandrino dotato di mandrino da 8" e azionato da un motore mandrino da 11 kW, che eroga una coppia massima di 105 Nm.
• Il controllo dell'asse Y con corsa di ±50 mm consente la lavorazione di pezzi complessi.

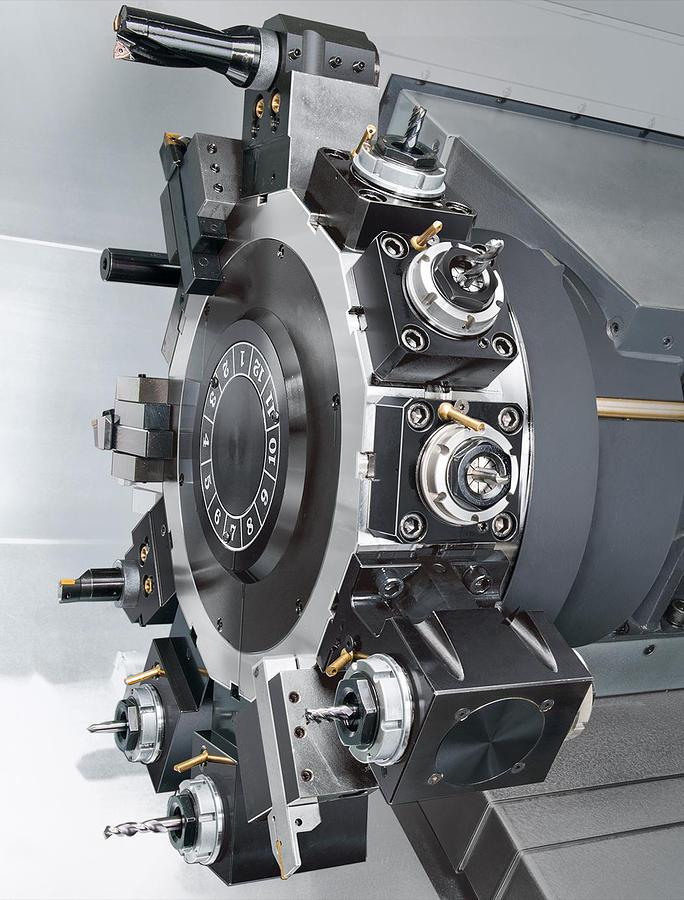

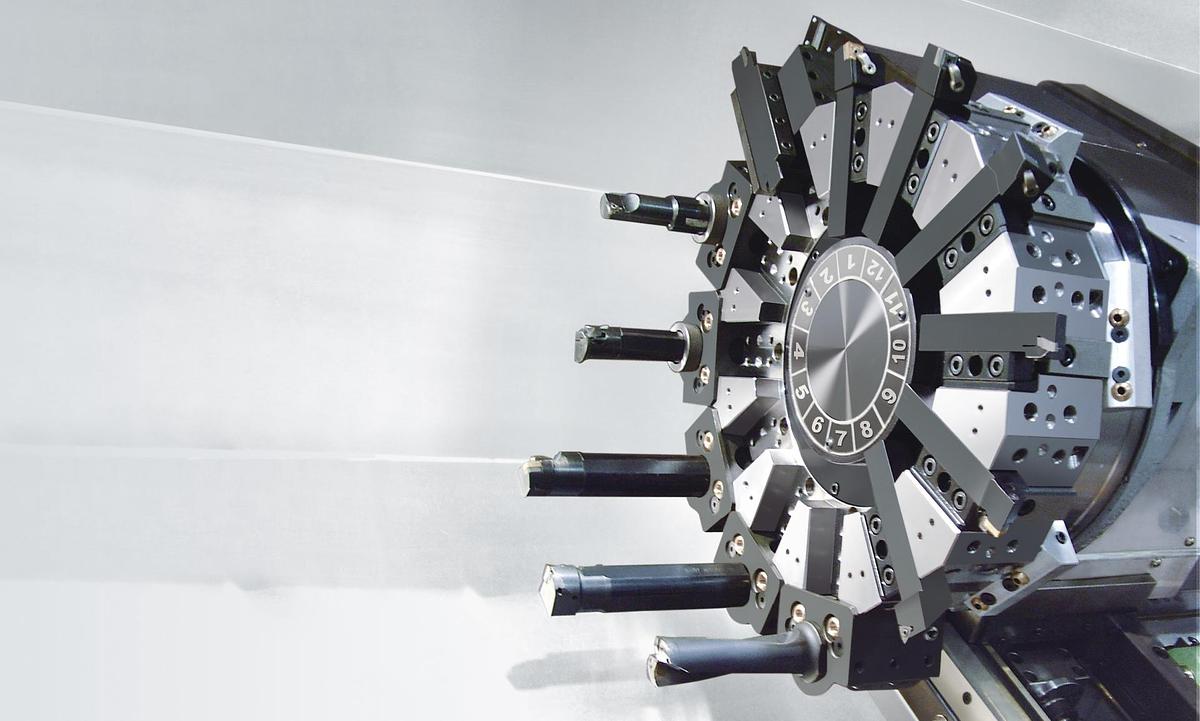

Torretta portautensili motorizzata

• Il design del giunto curvilineo a tre pezzi ad alta rigidità è caratterizzato da un disco torretta non sollevabile e da un disco torretta non sollevabile.
• La torretta portautensili motorizzati GOODWAY a 12 stazioni offre 12 stazioni disponibili per gli utensili motorizzati (gli utensili motorizzati ruotano solo in posizione di lavoro).
• Grazie alle tecnologie più recenti, gli utensili motorizzati sono azionati da un servomotore a corrente alternata per fornire un'elevata potenza, sotto forma di coppia. Ora, anche i lavori più impegnativi possono essere affrontati senza problemi.

Torretta portautensili motorizzata opzionale a 12/16 stazioni

Capacità di elaborazione posteriore

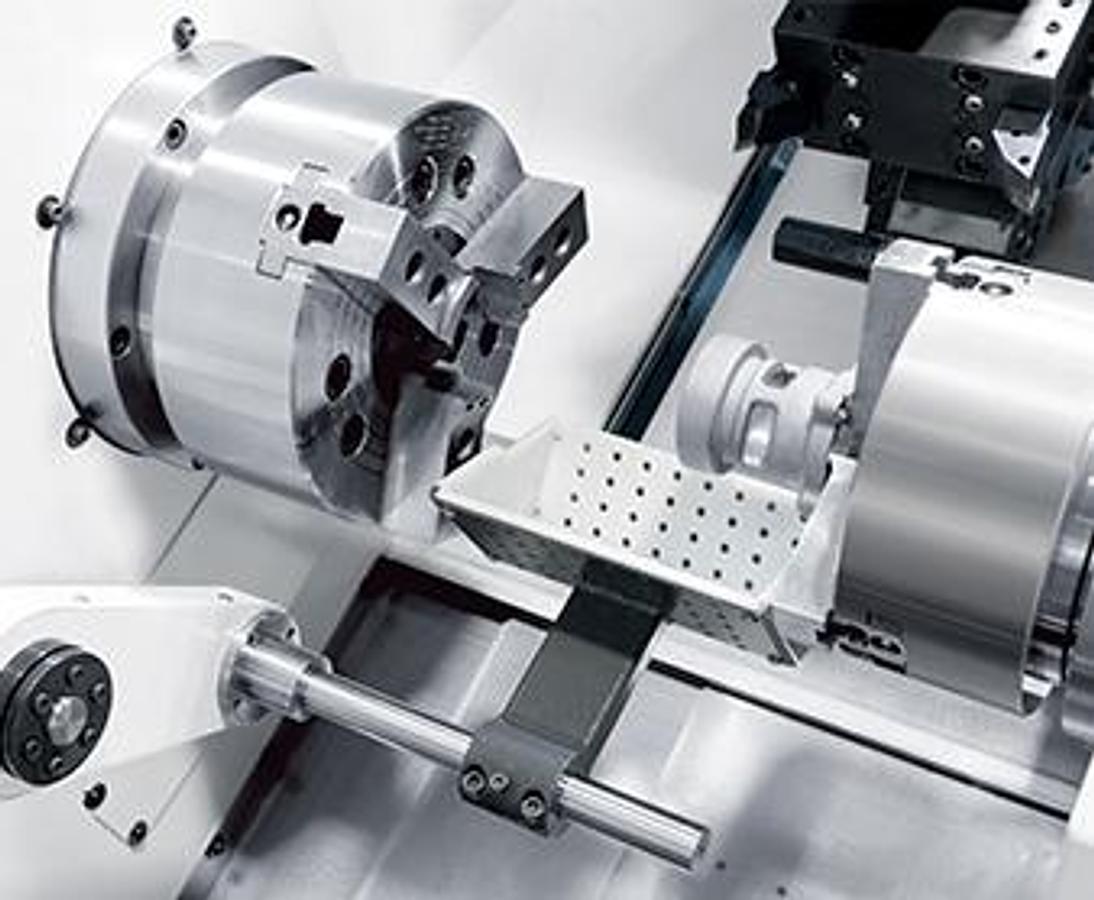

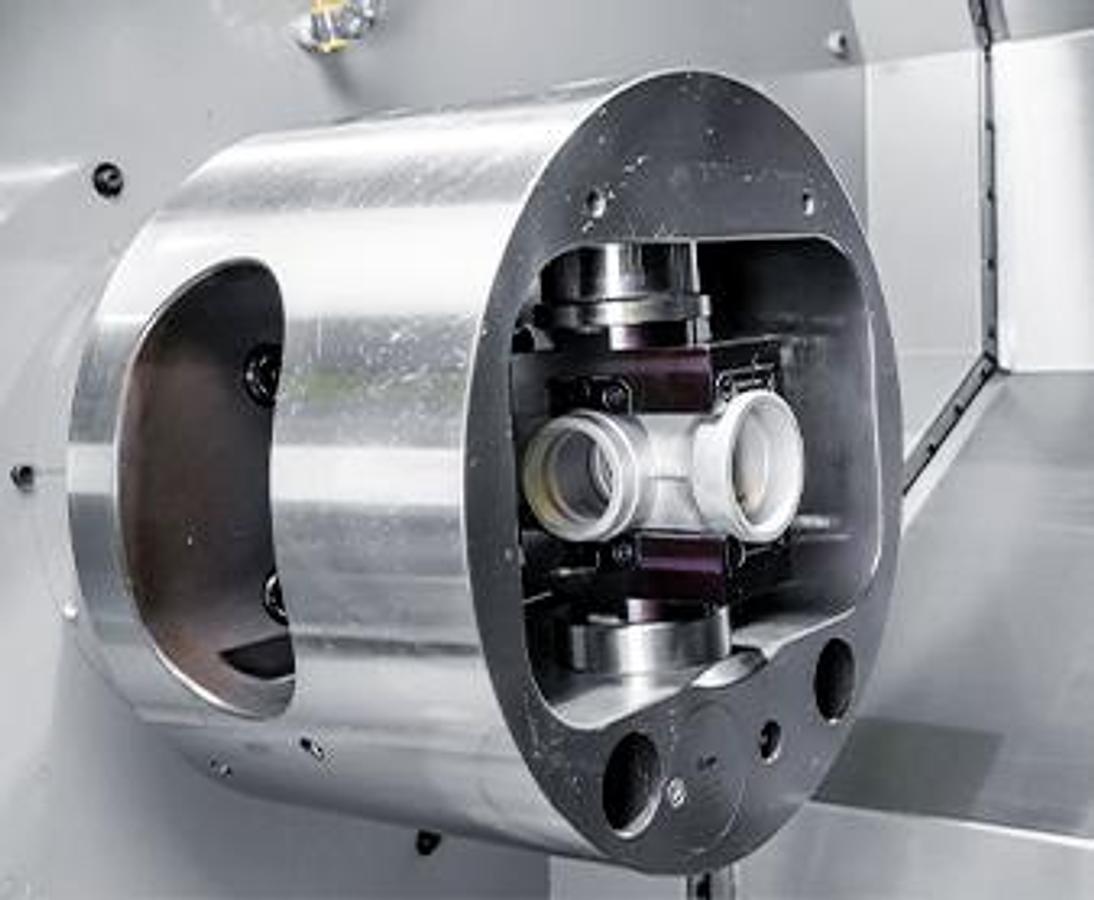

• Tutte le serie possono selezionare il contromandrino opzionale per lavorare la parte posteriore dopo aver ricevuto il pezzo. La capacità della barra Ø 51 mm adotta un mandrino da 8" con espulsore, che consente ai pezzi finiti di cadere senza problemi sul raccoglitore pezzi. Tutti i processi, dal caricamento dei pezzi, possono essere eseguiti in un'unica macchina senza interruzioni.

Funzione di controllo dell'asse Y

• Il controllo opzionale dell'asse Y può realizzare lavorazioni simultanee sugli assi X, Y, Z, C, consentendo alla serie di lavorare sull'asse Y con fresatura decentrata di 100 mm (decentrata ± 50 mm), foratura e maschiatura, oltre a migliorare la precisione di lavorazione rispetto ai normali processi di lavorazione simultanea a 3 assi.

Asse C

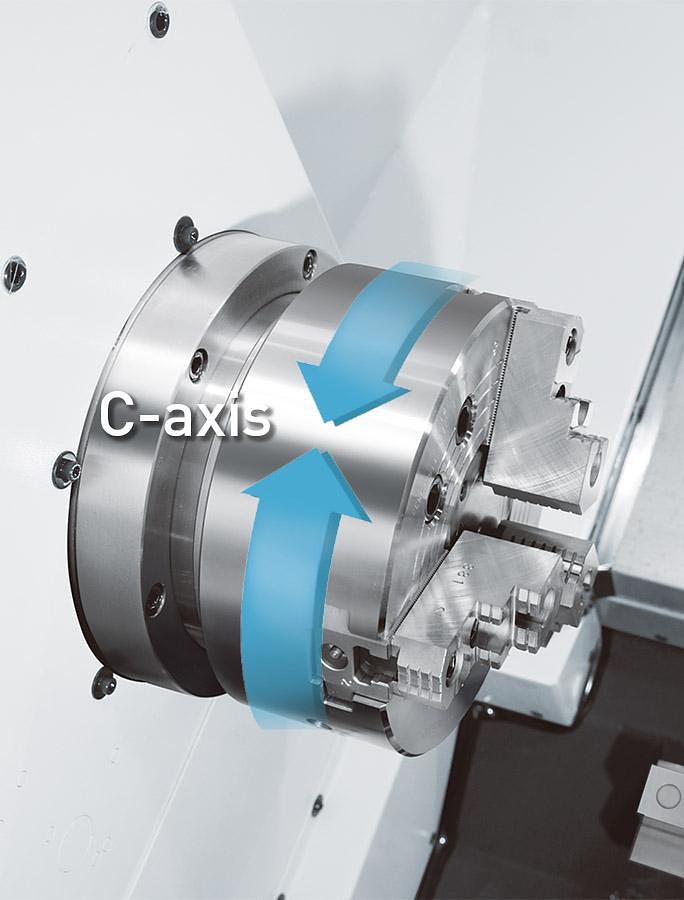

• L'asse C è dotato di un asse Cf ad altissima rigidità combinato con un sistema di freni a disco, azionato da un servomotore FANUC ad alta coppia con 240 Nm (cont.) di uscita. Garantisce un'eccellente precisione di lavorazione delle superfici e mantiene una precisione dinamica entro ±0,02°, anche in condizioni di taglio gravose.
