GOODWAY GS-4000Y

Tornio CNC a 4 assi a guide piane

"GOODWAY mod. GS-4000Y”

con utensili motorizzati, asse Y

Dotati delle più recenti tecnologie per macchine utensili e di potenti capacità di taglio, i centri di tornitura CNC GOODWAY serie GS-4000 sono costruiti su una base con quattro lunghezze di bancale e due dimensioni di mandrino. Caratterizzati da una struttura a guide scatolate ad alta rigidità, un cambio a due velocità ad alta coppia e una torretta di grande diametro, questa serie è progettata per lavorazioni di taglio gravose e un'ampia gamma di lavorazioni.

Grazie alle configurazioni opzionali di utensili motorizzati, contromandrino e asse Y, la serie GS-4000 è in grado di completare tornitura, fresatura, foratura e maschiatura di entrambe le estremità di un pezzo in un'unica macchina. Questa versatilità la rende la soluzione ideale per soddisfare le vostre complesse esigenze di lavorazione, oggi e in futuro.

CARATTERISTICHE

• Una macchina versatile in grado di gestire un'ampia gamma di dimensioni di pezzi e condizioni di lavorazione.
• Funzionalità complete di tornitura e fresatura con torretta portautensili motorizzata, asse Y e contromandrino.

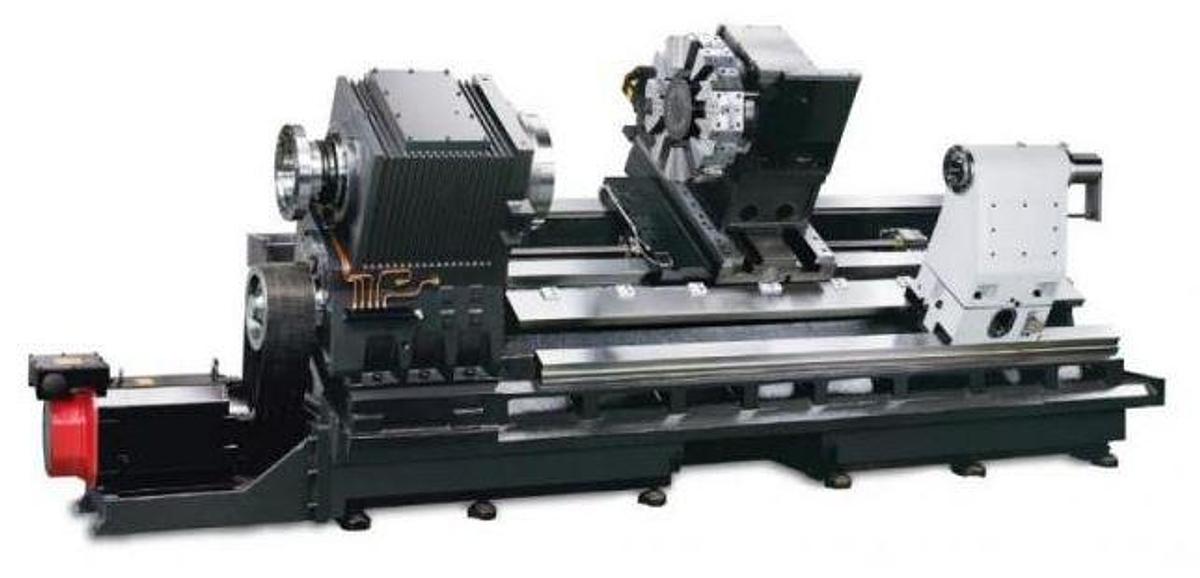

Struttura ad alta rigidità

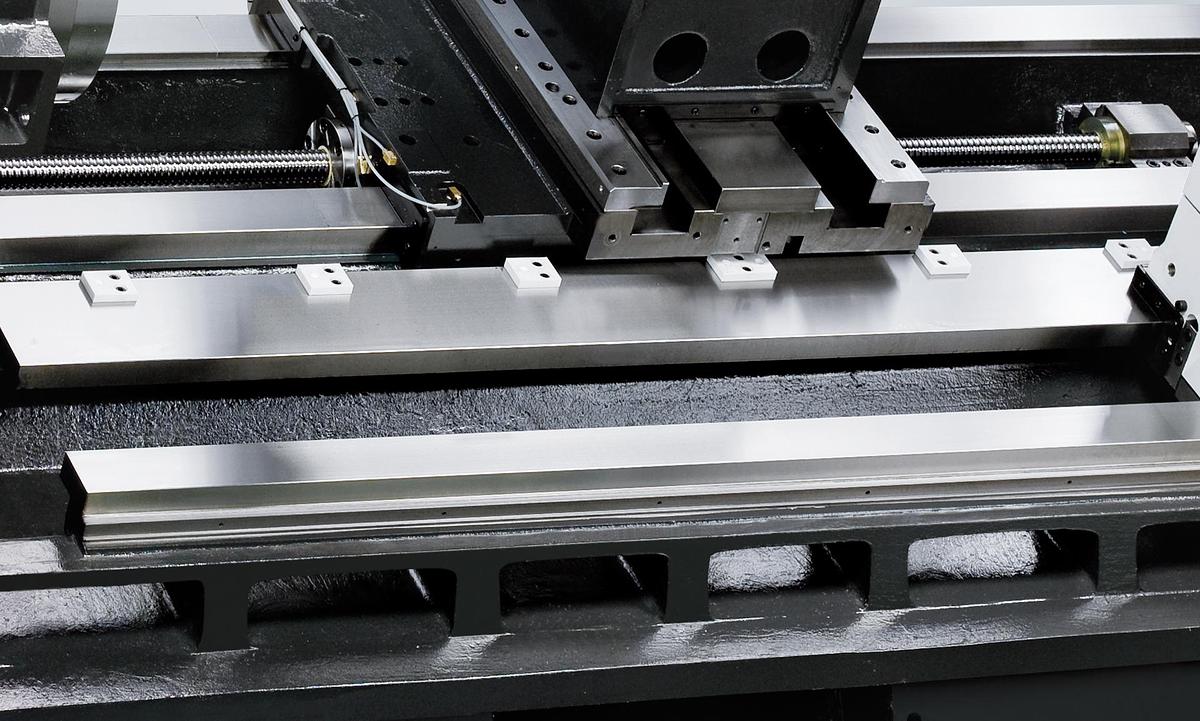

• Gli assi X/Z utilizzano guide scatolari temprate di grandi dimensioni con un design ad ampia campata.
• Il design del pianale inclinato di 30° con baricentro basso garantisce la massima rigidità strutturale.

La massima potenza di lavorazione

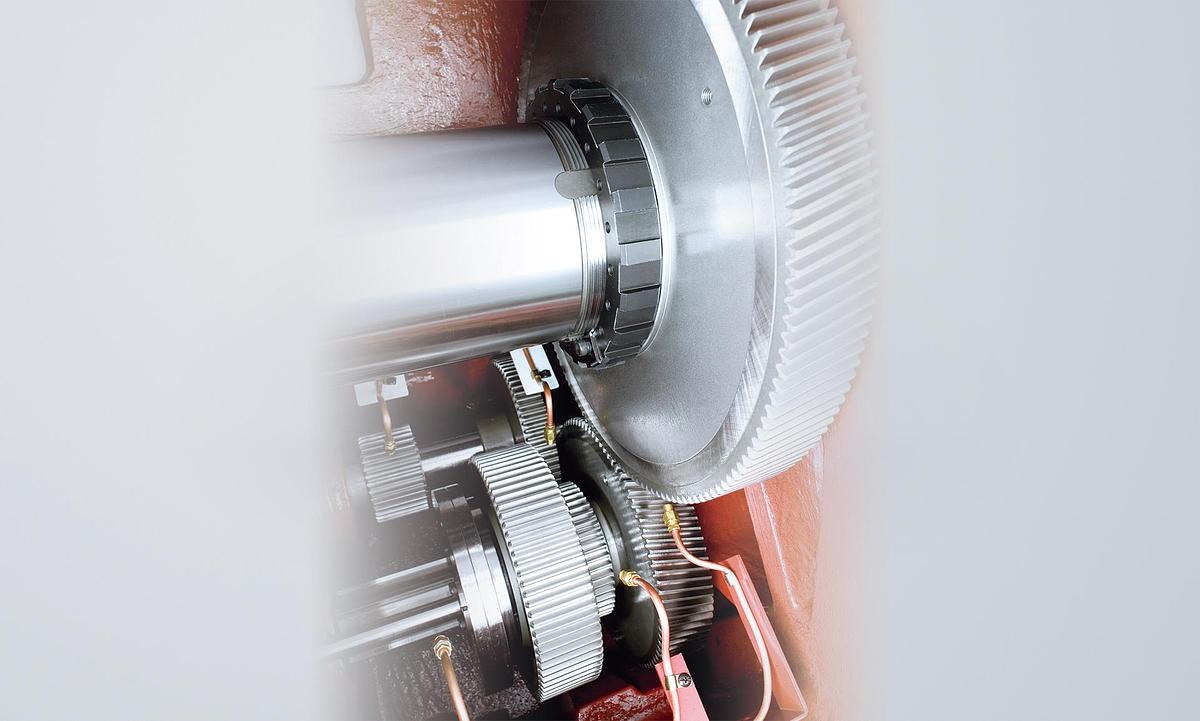

• Il motore del mandrino da 37 kW aziona un cambio a 2 velocità, con una coppia massima del mandrino di 2.900 Nm.
• Torretta servo-indicizzata a 12 stazioni con elevata rigidità e diametro del disco della torretta extra-large.

Funzionamento intuitivo

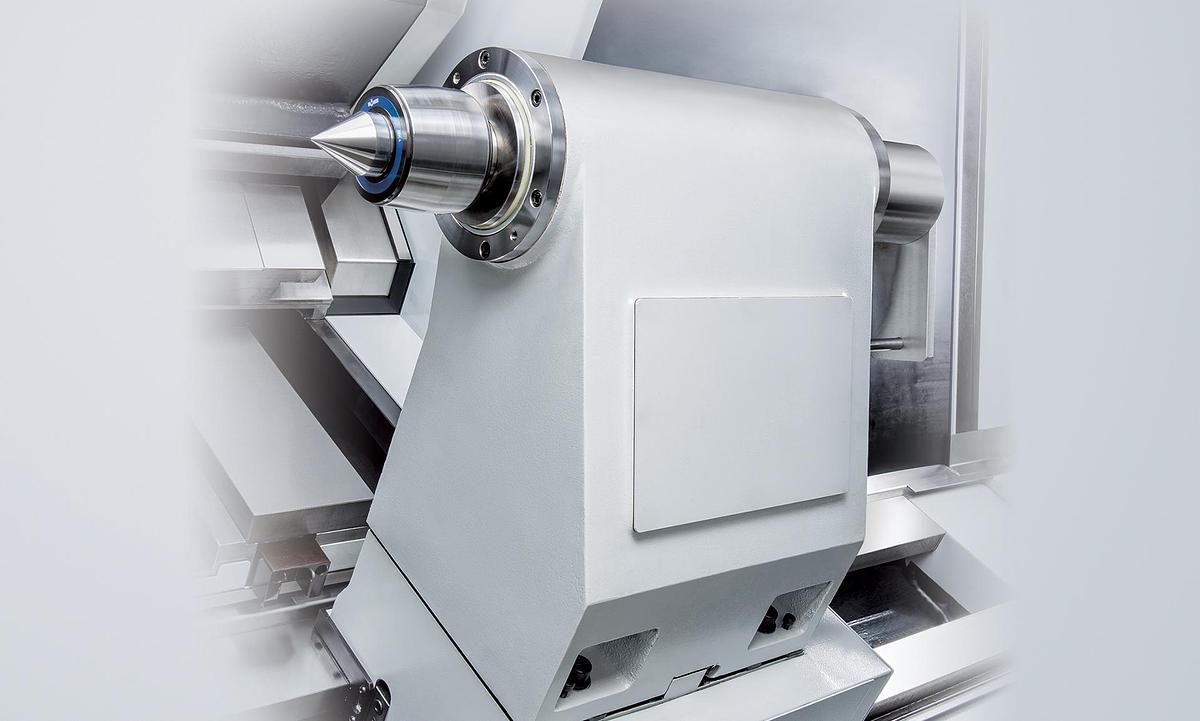

• Contropunta programmabile ad alta efficienza / Contropunta servoassistita ad alta spinta.

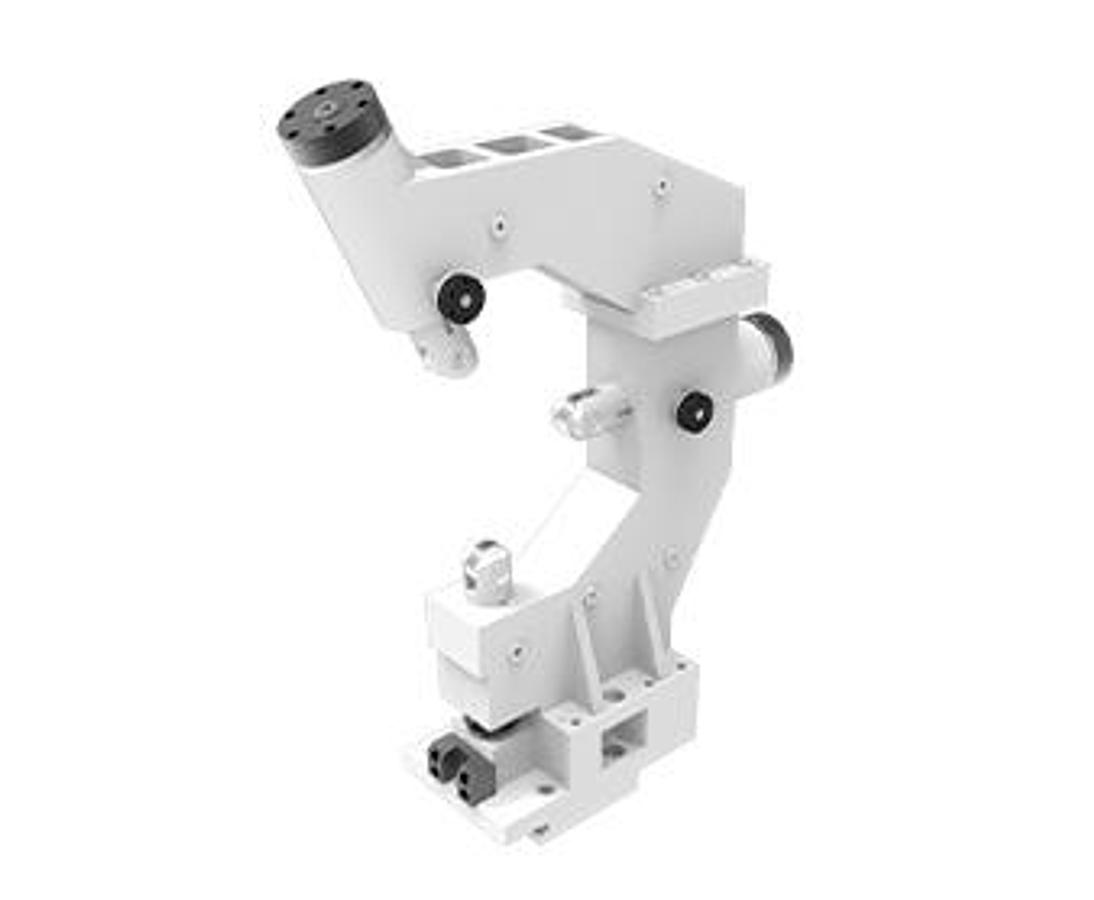

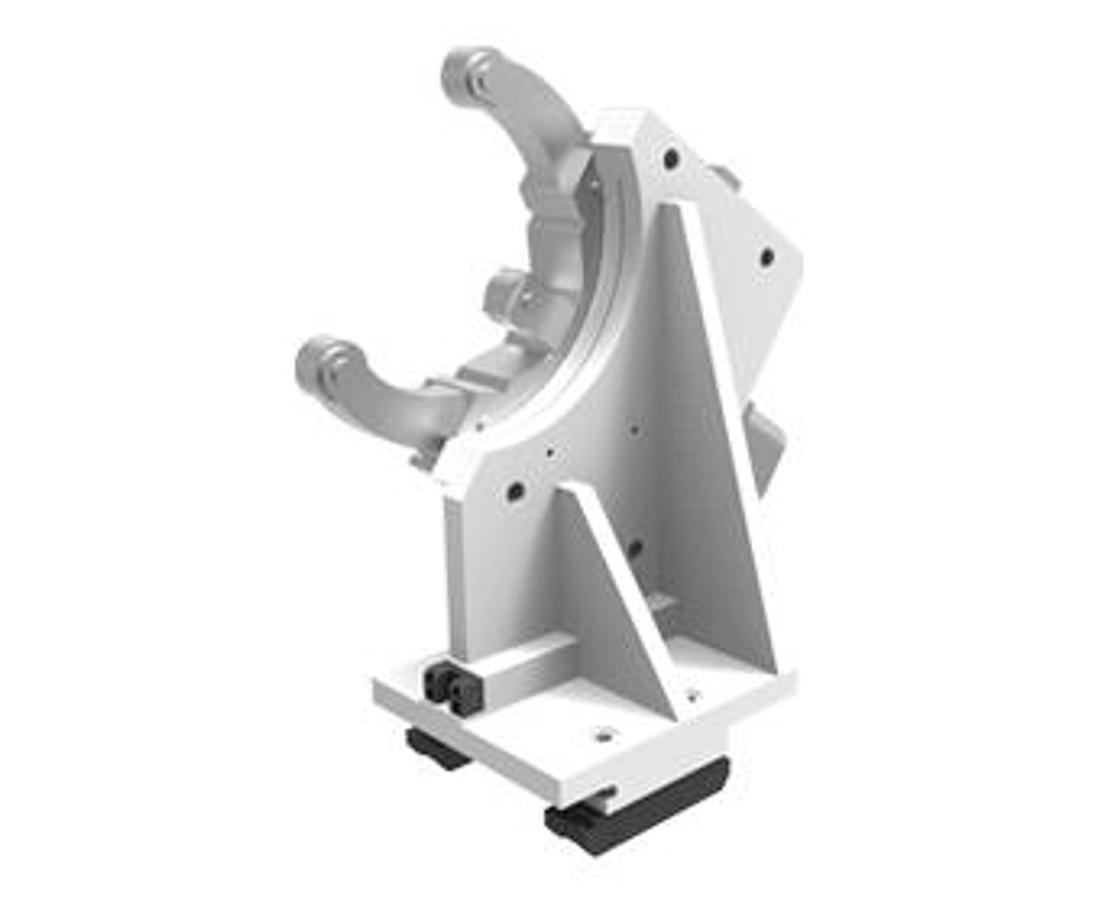

• Lunetta fissa manuale ad alta rigidità / Lunetta fissa autocentrante automatica.

Lavorazione integrata

• Gli utensili motorizzati sono azionati da un motore mandrino da 7,5 kW, che eroga un'ampia potenza in uscita con coppia elevata.

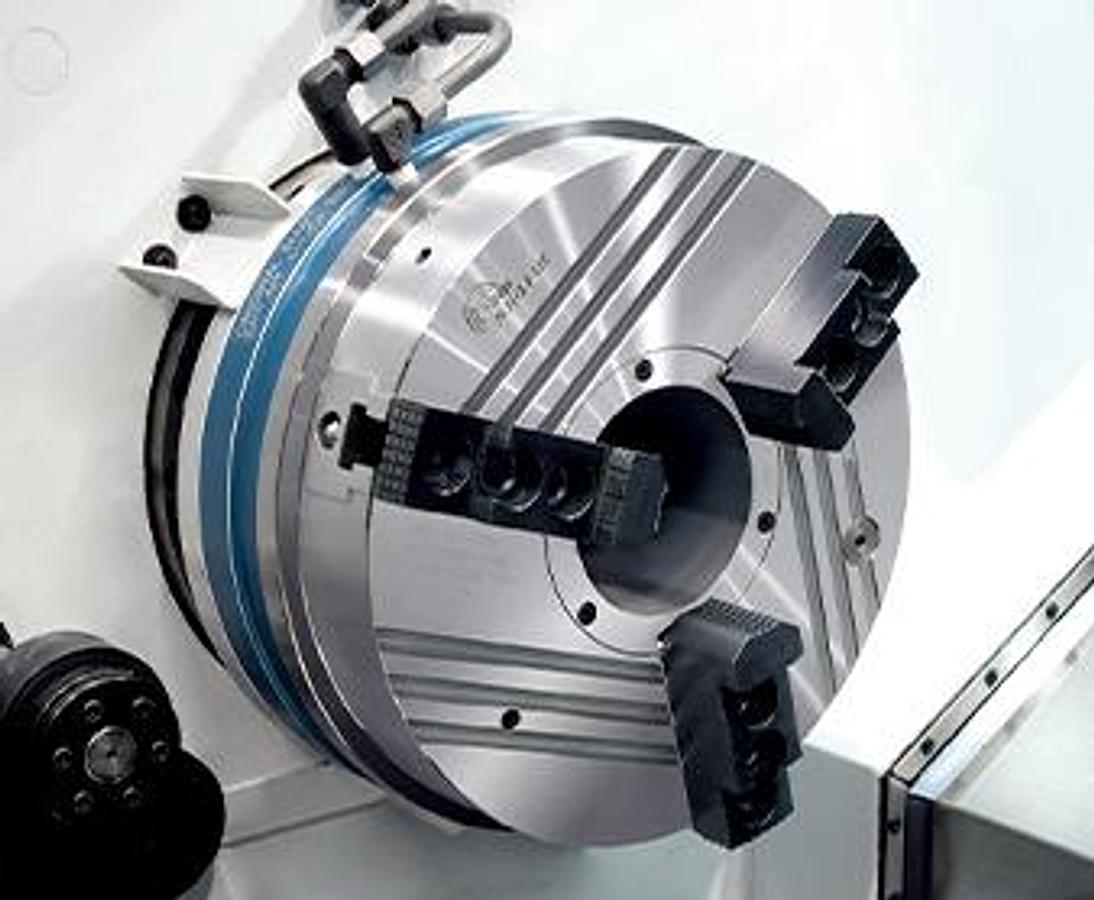

• Il contromandrino è dotato di un mandrino da 8" ed è azionato da un motore integrato da 18,5 kW, che raggiunge una velocità massima di 4.800 giri/min.
• La funzione di controllo dell'asse Y con una corsa di ±60 mm migliora la capacità di lavorazione di pezzi complessi.

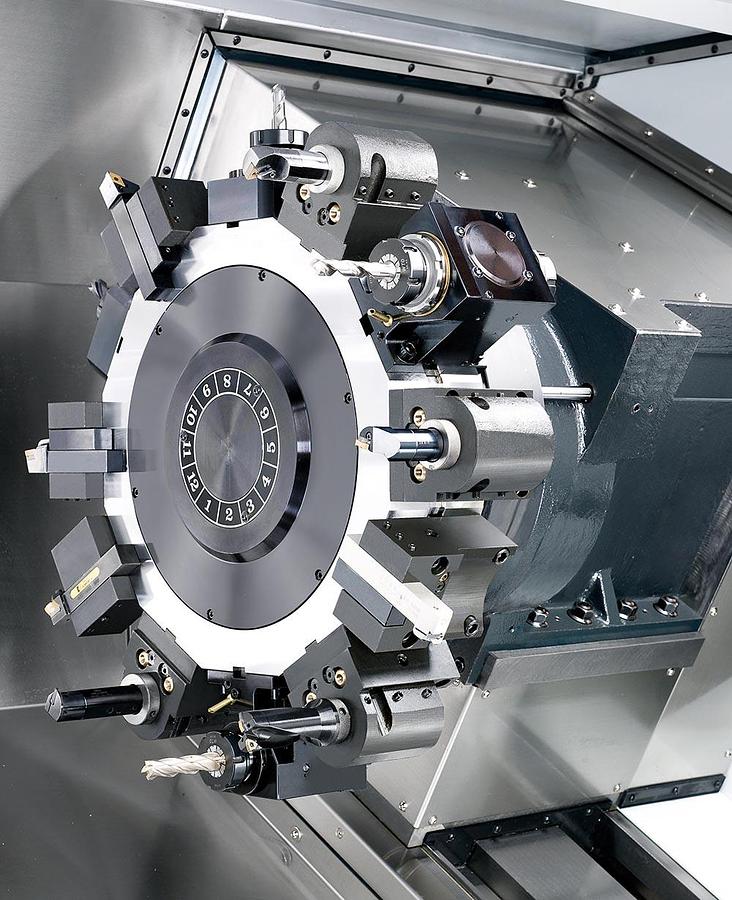

Torretta portautensili motorizzata

• Gli utensili motorizzati e le funzionalità di controllo dell'asse C della serie GS-4000 consentono alla macchina di eseguire più attività su un pezzo, come tornitura, fresatura, foratura e maschiatura. Eliminano manodopera e tempi di ciclo, riducendo al contempo la perdita di precisione che si verifica quando il pezzo viene spostato da una macchina all'altra.
• La torretta portautensili motorizzata è azionata da un motore mandrino da 7,5 kW (30 min.) abbinato a un meccanismo di riduzione, che eroga un'ampia coppia di uscita per gestire senza sforzo le operazioni di fresatura, foratura e maschiatura più impegnative.

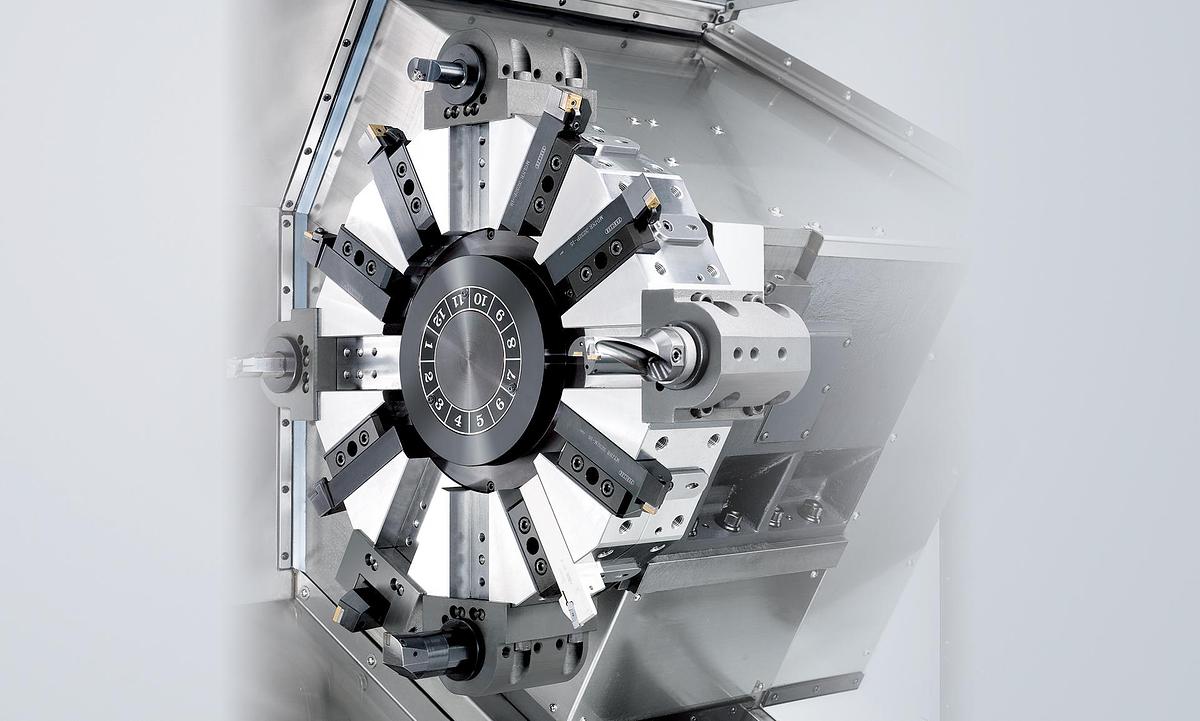

• La torretta per utensili motorizzati a 12 stazioni offre 12 stazioni disponibili per utensili motorizzati; gli utensili motorizzati ruotano solo in posizione di lavoro per ridurre la perdita di potenza e il calore.

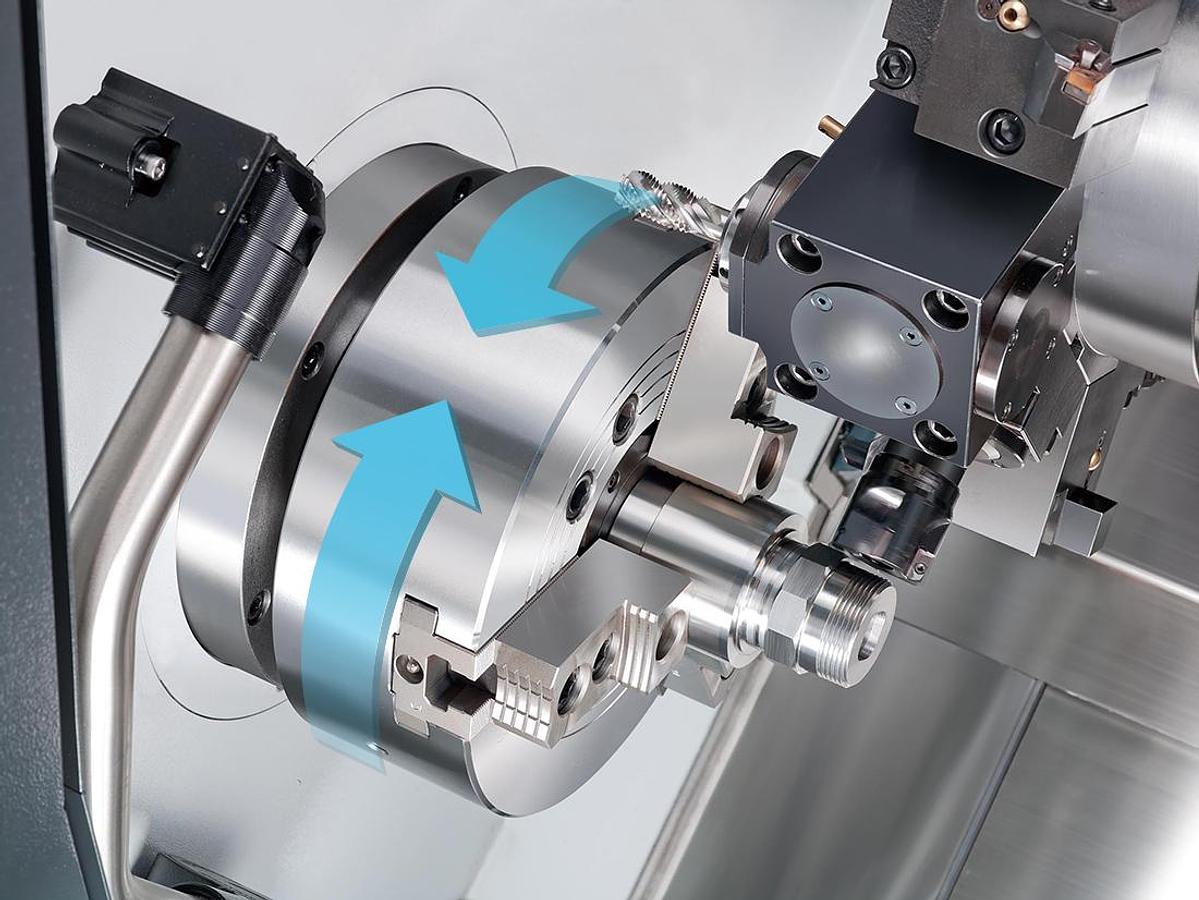

Asse C

• Grazie al controllo di contornatura dell'asse C, l'indexaggio dell'asse C è azionato da un motore mandrino FANUC con sistema di freno a disco ed encoder ad alta risoluzione. Può eseguire l'interpolazione lineare e circolare con altri assi di alimentazione per ottenere la curva di contorno precisa richiesta.
• Grazie alle prestazioni dinamiche estremamente elevate dell'asse C, la modalità mandrino può passare direttamente alla modalità servo dell'asse C. L'elevata velocità di indicizzazione (33 giri/min.) e l'angolo di indicizzazione minimo di 0,001° soddisfano efficacemente le esigenze di lavorazione della serie GS-4000.

Capacità di lavorazione posteriore

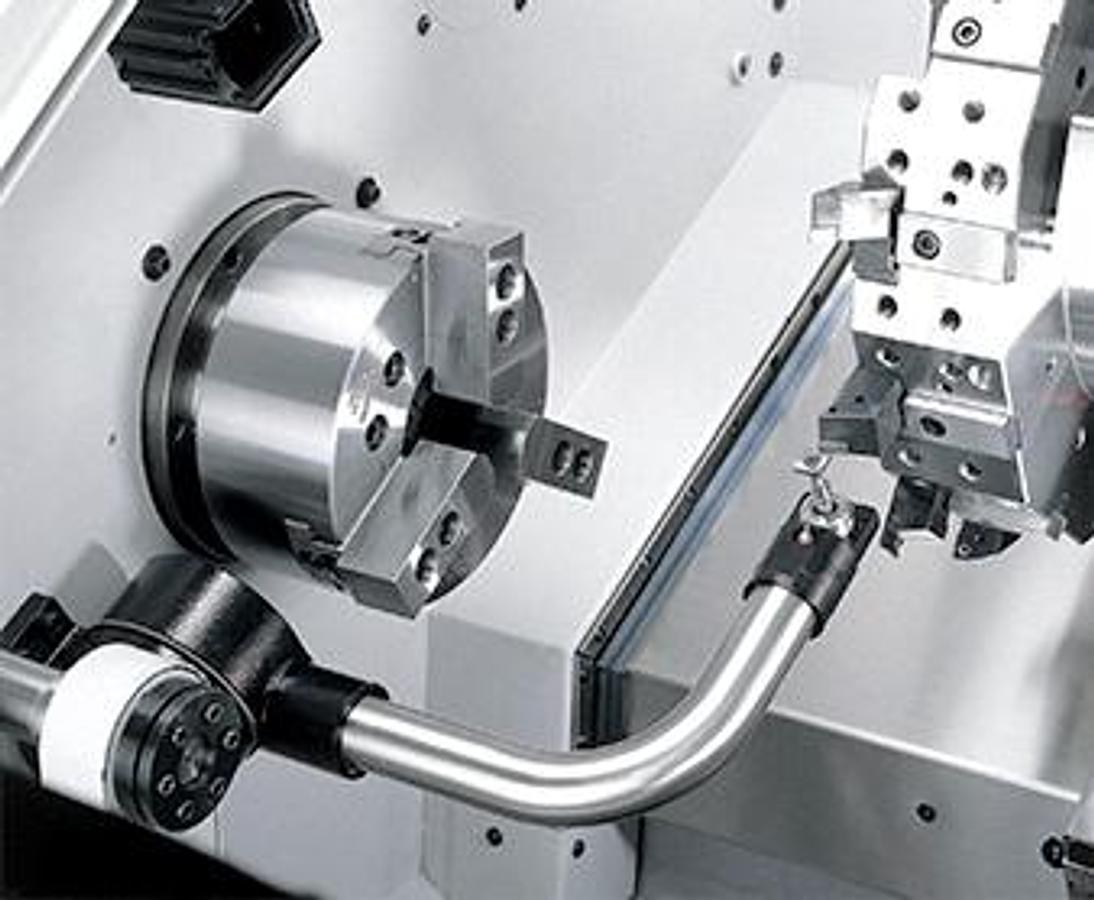

• Il contromandrino opzionale aumenta la produttività con efficienti capacità di lavorazione back-end. Alimentato da un motore FANUC integrato da 18,5 kW (15 min.) e dotato di un mandrino da 8", il contromandrino è dotato di un espulsore pezzi integrato. Questo consente il rilascio automatico dei pezzi finiti e il loro deposito nel raccoglitore.
• La guida dell'asse B per il movimento del contromandrino utilizza una guida lineare a rulli ad alta precisione. Questa soluzione combina l'elevata rigidità delle guide scatolate con la rapidità di movimento delle guide lineari.

Funzione di controllo dell'asse Y

• Il controllo dell'asse Y migliora ulteriormente le capacità multi-tasking degli utensili motorizzati e migliora la precisione di diverse lavorazioni. Sono abilitate scanalature ad alta precisione e forature decentrate sull'asse X.
